OSRAM NIGHT BREAKER H7 LED

Bestes Licht im Auto und Wohnmobil

Unsere Bewertung
4,75 / 5

Der Einbau –
OSRAM NIGHT BREAKER H7-LED –
OSRAM LEDriving ADAPTER, 64210DA8 –
OSRAM LEDriving SMART CANBUS, LEDSC02-1

Seit über einem Jahr Erfahrung im Wohnmobil und nun auch im Auto

Für die Auto- und Wohnwagenfahrer unter uns. Den Beitrag über die OSRAM NIGHT Breaker H7-LED, mit Schwerpunkt Wohnmobil, gibt es auf camper.help schon seit einem Jahr. Damals getestet auf dem Feld eines Bauern, war ich völlig begeistert von dem brachialen Ergebnis. Der Unterschied war so enorm, dass die Zeit bis zur offiziellen Strassenzulassung im April 2021 nur sehr langsam verging.

Längst lässt sich die OSRAM LED unkompliziert per do-it-yourself auch in vielen Autos nachrüsten. Auch hier ist das Ergebnis am Beispiel unseres VW Touran Baujahr 2013 sehr beeindruckend.

Schritt für Schritt Anleitung am Beispiel Volkswagen

OSRAM bietet für viele namhafte Auto- und Wohnmobilmarken die Möglichkeit an, eine H7 Halogenlampe gegen eine H7 LED auszuwechseln. Selbst in unserem VW Touran Touran, ging der Einbau sehr einfach vonstatten.

Die Vorteile bei Aufwand, Handling, Qualität und Preis

Die Vorteile sind sehr hoch und die Nachteile äusserst gering.

  • Ohne Werkstatt selbst auswechseln

    Nach einer Lebensdauer von ca. 2.500 Betriebsstunden (das wären über 100 Tage ununterbrochenes Auto fahren) kann die LED wieder selbst ausgewechselt werden.

  • Der Preis ist wirklich sehr günstig

    Der Aufpreis von LEDs bei Volkswagen ab Werk beträgt ca. 1000 Euro. OSRAM LEDs zum nachrüsten kosten nur – je nach Fahrzeug – etwa 10% bis 17% davon.

  • Brachiales helles Licht ähnlich wie Xenon Scheinwerfer

    Die enorm helle Farbtemperatur von 6.000 Kelvin und eine Lichtausbeute die 220% über denen von Halogenlampen liegt.

  • Zeitaufwand ca. 10+ Minuten pro Scheinwerfer

    Zumindest für den geübten Autofahrer. Alles fast ohne Werkzeug möglich.

Die ganzen Vor- und Nachteile gibt es aufgelistet in den beiden Beiträgen für OSRAM und Philips. In diesem Beitrag geht es nun mit der Schritt für Schritt Anleitung für Autos weiter.

https://camper.help/osram-night-breaker-h7-led-im-auto/

Schritt für Schritt – Der Einbau der 3 möglichen OSRAM Komponenten

Es geht um folgenden Komponenten

OSRAM NIGHT BREAKER H7-LED
OSRAM LEDriving ADAPTER, 64210DA8
OSRAM LEDriving SMART CANBUS, LEDSC02-1


Beim Wohnmobil war es etwas leichter. LEDs kaufen. Einbauen. Fertig. Bei vielen modernen Autos müssen der OSRAM LEDriving Adapter auf das Auto abgestimmt werden. Ggf. besteht die Notwendigkeit, den OSRAM LEDriving SMART CANBUS zusätzlich vor dem Kauf zu prüfen. Das geht unter orsam.de/ledcheck über die Kompatibilitätsliste.

Auswahl der OSRAM Komponenten beim VW Touran Baujahr 2013

Das Bild zeigt die Kompatibilitätsliste für unseren VW Touran.

OSRAM-NIGHT-BREAKER-LEDCHECK-fuer-VW-Touran

Quelle: OSRAM

  • Variante, Typ und Baujahr

    Sind meistens selbsterklärend.

  • Einsatzbereich

    Das ist in vielen Fällen das Abblendlicht. Beim Fiat Ducato wäre sogar das Fernlicht möglich. 3x dürft ihr raten, wie das in unserem Wohnmobil ist.

  • Scheinwerfergenehmigungsnummer

    Das ist die doppelte Prüfung, ob der Scheinwerfer auch wirklich passt. Die Nummer ist auf der Oberseite am Acrylglasrahmen aufgeprägt. In diesem Fall passt die 2855 vom Scheinwerfer zur Scheinwerfergenehmigungsnummer 2855 auf der Webseite von OSRAM. Siehe Bild von oben.

OSRAM-NIGHT-BREAKER-H7-LED-Scheinwerfergenehmigungsnummer
  • Canbus

    Normalerweise melden moderne Autos, wenn eine Halogenlampe durchbrennt. Dies passiert in vielen Fällen durch die Messung des Widerstands. Viele Bordcomputer und Diagnosewerkzeuge kennen aber noch keine LEDs und kommen mit einem geänderten Innenwiderstand nicht klar. Der Canbus Adapter schafft dieses Problem aus der Welt.

  • Adapter

    Viele Autohersteller haben praktische Komfortverschlüsse für die H7 Halogenlampen entwickelt, welche dann aber keinen H7-Standardrahmen haben. Dafür hat OSRAM den LEDriving Adapter entwickelt. Damit wird der H7 Standardrahmen für die LED wieder hergestellt und passend gemacht.

➡️ Mein Ratgeber | Test | Empfehlung

Ohne dich geht gar nichts. Aus Prinzip ist camper.help ohne Einflussnahme von Werbepartnern und ohne Sponsoren. Die einzige Finanzierung erfolgt durch deine Unterstützung, wenn du das Produkt zum Originalpreis über die Amazon Werbelinks erwirbst. Vielen Dank.

➡️ Die OSRAM NIGHT BREAKER H7 LED, LEDriving ADAPTER, LEDriving SMART CANBUS

Geklickt, gekauft, geliefert. Es gibt im folgenden Link nicht nur die LED und Adapter, sondern auch günstigere Sets für BMW, VW, Mercedes oder Opel zur Auswahl.

*Danke für deine Unterstützung der camper.help Grundsätze und Amazon Werbelinks

Aktualisierung vom: 2.12.2021 um 15:11 Uhr

In 6 Schritten am Beispiel VW Touran

Los gehts. Der Wechsel (ohne Canbus Adapter) benötigt für einen geübten Autofahrer etwa 10+ Minuten pro Scheinwerfer. Wer mehr braucht – bitte melden woran es gehapert hat.

Wer weder OSRAM LEDriving ADAPTER noch OSRAM LEDriving SMART CANBUS benötigt, der sollte hier tatsächlich zum passenderen Beitrag für H7 Standardfassungen wechseln. Dort ist ein Trick in Schritt 11 angewendet, der einen einfacheren Wechsel ermöglicht.

Wichtig zu wissen – Glaskörper nicht berühren und nur ausgekühlte Lampen wechseln

Halogenlampen dürfen am Glaskörper nicht berührt werden. Da die Halogenlampen noch als Ersatzteil dienen sollen, muss man etwas aufpassen.

Sobald Hautfett auf den Glaskörper kommt, wird die enorme Hitze das Hautfett verbrennen. Die Oberfläche des Glaskörper wird dadurch ungleichmässig in Spannung gebracht. Der Glaskörper kann und wird in der Regel früher oder später zerplatzen. Das ist im Scheinwerfer dann so richtiger Mist.

1. Die Vorbereitungen am Auto und an den LEDs

  • Wer vor der Motorhaube arbeitet, vergisst nie die Handbremse fest anzuziehen.
  • Licht vollständig ausschalten.
  • Zündschlüssel abziehen.
  • Motorhaube öffnen.
  • Die OSRAM NIGHT BREAKER LEDs müssen im Falle eines benötigten OSRAM LEDriving Adapter, von dem Fixierring für H7-Standardscheinwerfer befreit werden.

2. Die Vorbereitungen im Motorraum

  • Das Abblendlicht suchen. Meistens eher aussen liegend. Bestes sichtbares Merkmal von aussen. Das Ende des Glaskolbens ist gekapselt. Quasi abgeblendet. Daher auch der Name.
  • Die Gummiabdeckung des Abblendlichts im Motorraum entfernen. Das Fernlicht ist beim VW Touran nicht möglich, da dies eine H15 statt H7 Lampe ist.
OSRAM-NIGHT-BREAKER-Scheinwerfer-Gummiabdeckung

3. Ausbau der H7 Halogenlampe

  • Viele Hersteller bringen helfende Pfeile für „Hier ist oben“ an. Bitte merken, das erleichtert das einsetzen des OSRAM LEDriving Adapters.
  • Zum öffnen bzw. entriegeln der H7-Halogenlampe, diese ca. 20 Grad nach links drehen. Wer von vorne am Scheinwerfer arbeitet, natürlich in den folgenden Punkten spiegelverkehrt denken.
  • Die H7 Halogenlampe vorsichtig herausziehen. Warum der Pfeil hilft, lässt sich im folgenden Bild gut erkennen.

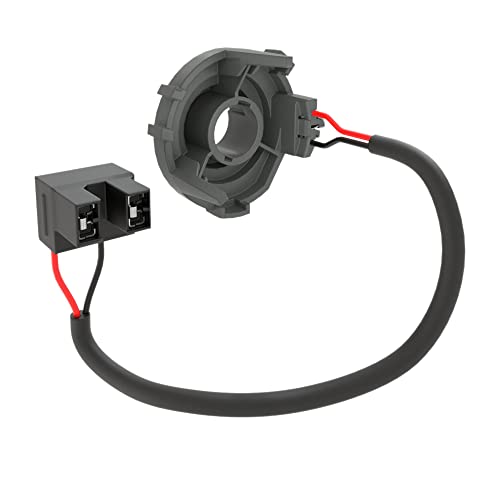

4. Der Einbau des OSRAM LEDriving ADAPTER

  • Aufgrund des vorherigen Pfeils nach oben, kennt man nun die exakte Einbauposition.
  • Der Einbau von Adapter und LED geht nun theoretisch und praktisch auch ohne Sicht auf den Adapter. Der Adapter wird versenkt und nach rechts (wieder etwas 20 Grad) verriegelt. Die nach außen überstehenden Stifte helfen dabei.
OSRAM-LEDriving-ADAPTER-im-Scheinwerfer-einrasten

5. Der Einbau der OSRAM NIGHT BREAKER H7-LED

  • Wie beim Adapter auch, wird die LED in selbige Richtung nach rechts eingedreht.
  • Die Buchse des Adapters wird mit dem Stecker der LED verbunden.
  • Grundsätzlich darauf achten, dass Stecker, Buchse und Kabel nicht hinten auf dem Lüfter der LED liegen.
OSRAM-NIGHT-BREAKER-H7-LED-in-OSRAM-LEDriving-ADAPTER-eindrehen
  • Die Gummiabdeckung Abblendlicht wieder aufstecken bzw. aufdrücken.
  • Ein erster kleiner Lichttest ist nun angesagt. Im Fiat Ducato ist der Lüfter gar nicht hörbar. Beim VW Touran ist ein leises surren normal. Stimmt etwas nicht, dann wäre im Punkt 4 und Punkt 5 etwas nicht richtig gesteckt.
  • Das ganze für den anderen Scheinwerfer bei Punkt 1 bis hier wiederholen.
  • Falls der Smart Canbus benötigt wird, dann auch zusätzlich mit Punkt 6 fortfahren.

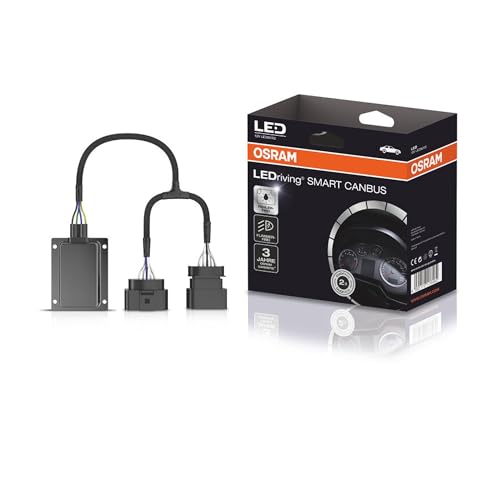

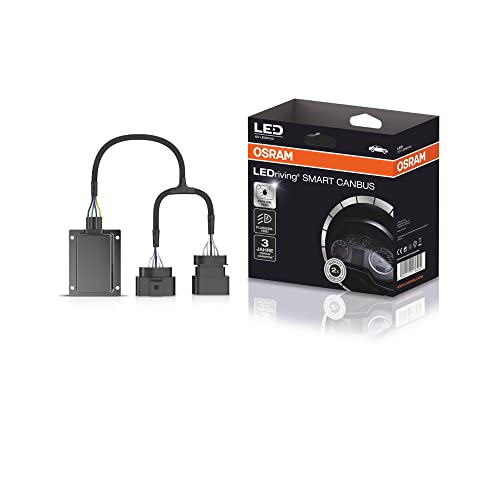

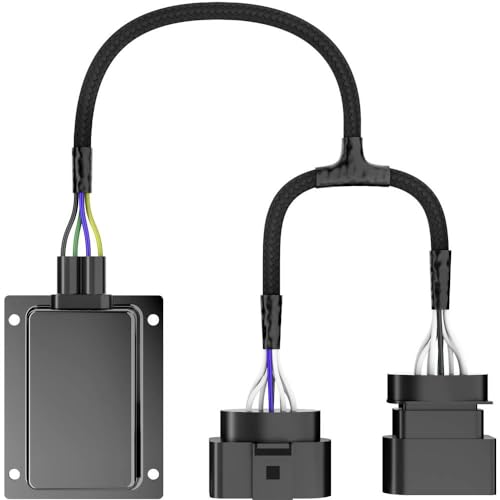

6. Der Einbau des OSRAM LEDriving SMART CANBUS

  • Mit einem Schlitzschraubenzieher lässt sich wie folgt der Stecker abziehen.
  • Dann den Smart Canbus Adapter einfach dazwischen anstecken und diesen anstelle der Originalkabels mit dem Auto verbinden.

Die ABE ausdrucken und das Ergebnis

Das Ergebnis ist Mega oder? Bevor das noch untergeht. Die ABE zum Download muss natürlich mitgeführt werden. Wer wissen möchte, was eine ABE ist, der sollte sich tatsächlich diesen Beitrag nochmal näher ansehen. Im Inhaltsverzeichnis ist der Punkte extra aufgeführt. https://camper.help/osram-night-breaker-h7-led-im-auto

Es folgt noch die derzeit unterstützte Fahrzeugliste, um den Beitrag zu vervollständigen.

Fahrzeugliste OSRAM – Autos und Wohnmobile

Stand November 2021. Die aktuelle Liste ist auch hier einzusehen. osram/ledcheck

  • Adria

    Sonic, Matrix, Coral

  • Alfa Romeo

    Giulietta

  • Audi

    A1, A3, A4, Q3

  • BMW

    1er, 2er, 2er Active Tourer, 2er Gran Tourer, 3er, 3er F30, F31, F80 + Facelift,

  • Citroen

    Jumper

  • Dacia

    Duster Ph 1, Duster Ph 1 Facelift, Duster Ph 2

  • Fiat

    Ducato

  • Ford

    Fiesta, Focus, Galaxy, Mondeo, S-Max

  • Hymer

    Elddis / Compass

  • LMC

    Solifer

  • Mercedes-Benz

    Sprinter

  • Mercedes

    CLA, Sprinter

  • Opel

    Astra, Astra Sports Tourer, Astra Van, Astra Sports Tourer Van

  • MAN

    TGE

  • Peugeot

    308, Boxer

  • Seat

    Ibiza

  • Skoda

    Octavia 5E (3), Octavia 5E (3) Facelift

  • VW

    Caddy, Crafter, Golf 6, Golf 7, Golf Sportsvan, Golf Sportsvan Facelift, Passat 3C (B7), Passat 3C (3G/B8), Polo 6R, Polo 6R (6C), Polo AW, Touran 1T2 (GP), Touran 1T3 (GP2), Tiguan 1 (5N) Facelift, Tiguan 2 (AD1)
