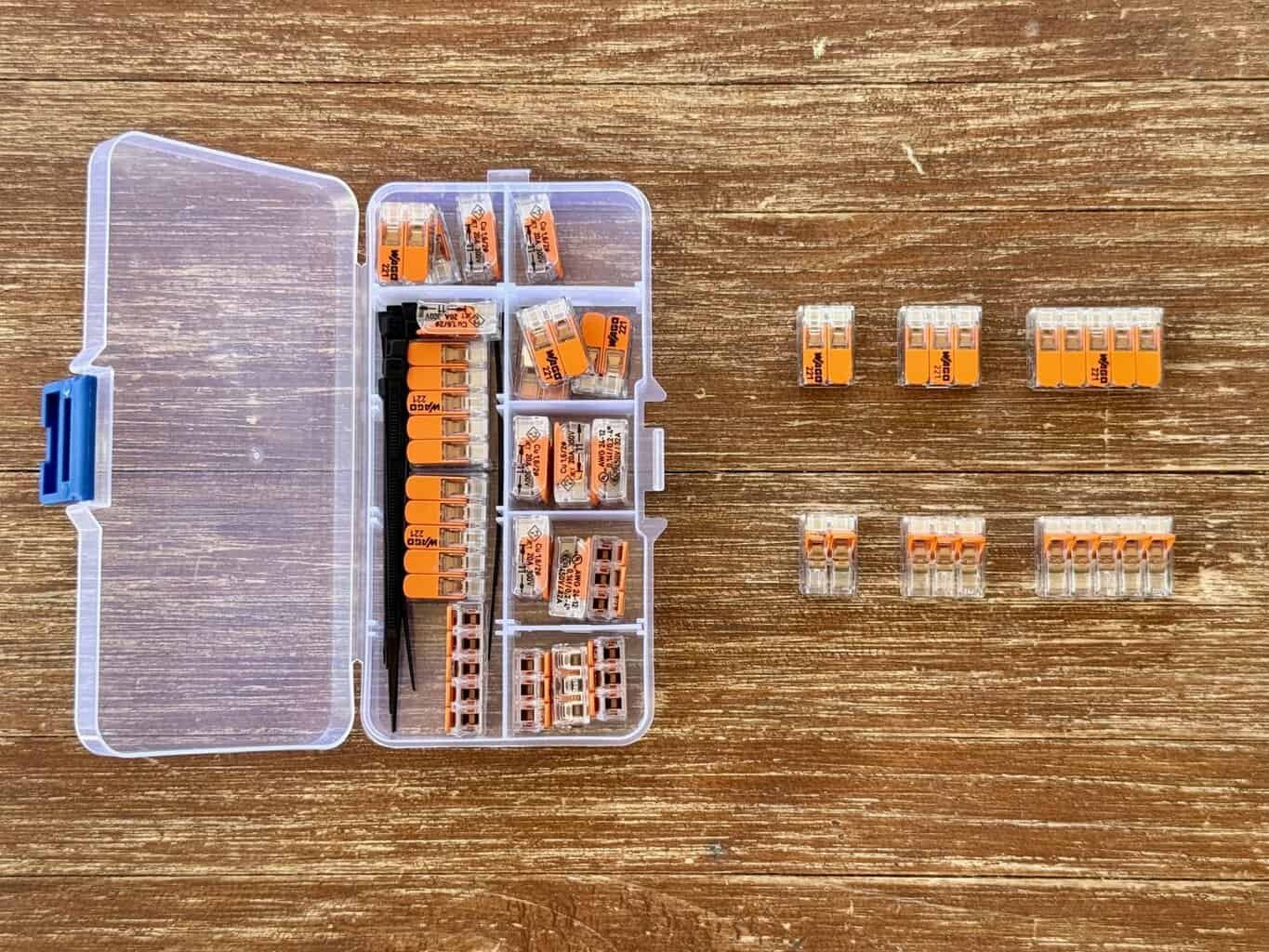

WAGO 221 richtig verwenden: Strom sicher abzweigen, Litze verbinden

Anklemmen des Maxxfans

Abzweigung für einen Kühlschranklüfter

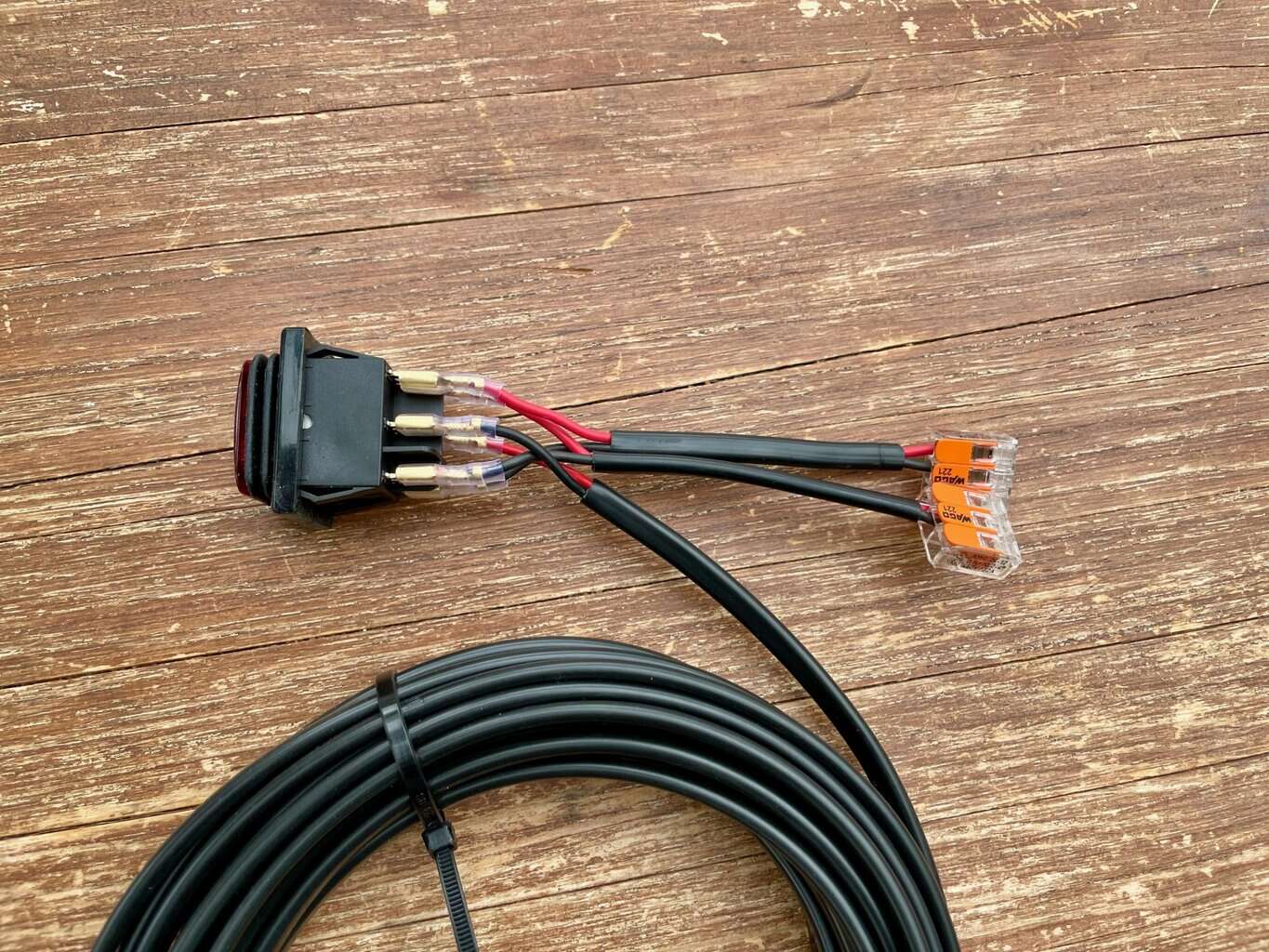

Anklemmen eines Schalters fürs Abwasserventil

Abzweigung Dauerplus am Radio

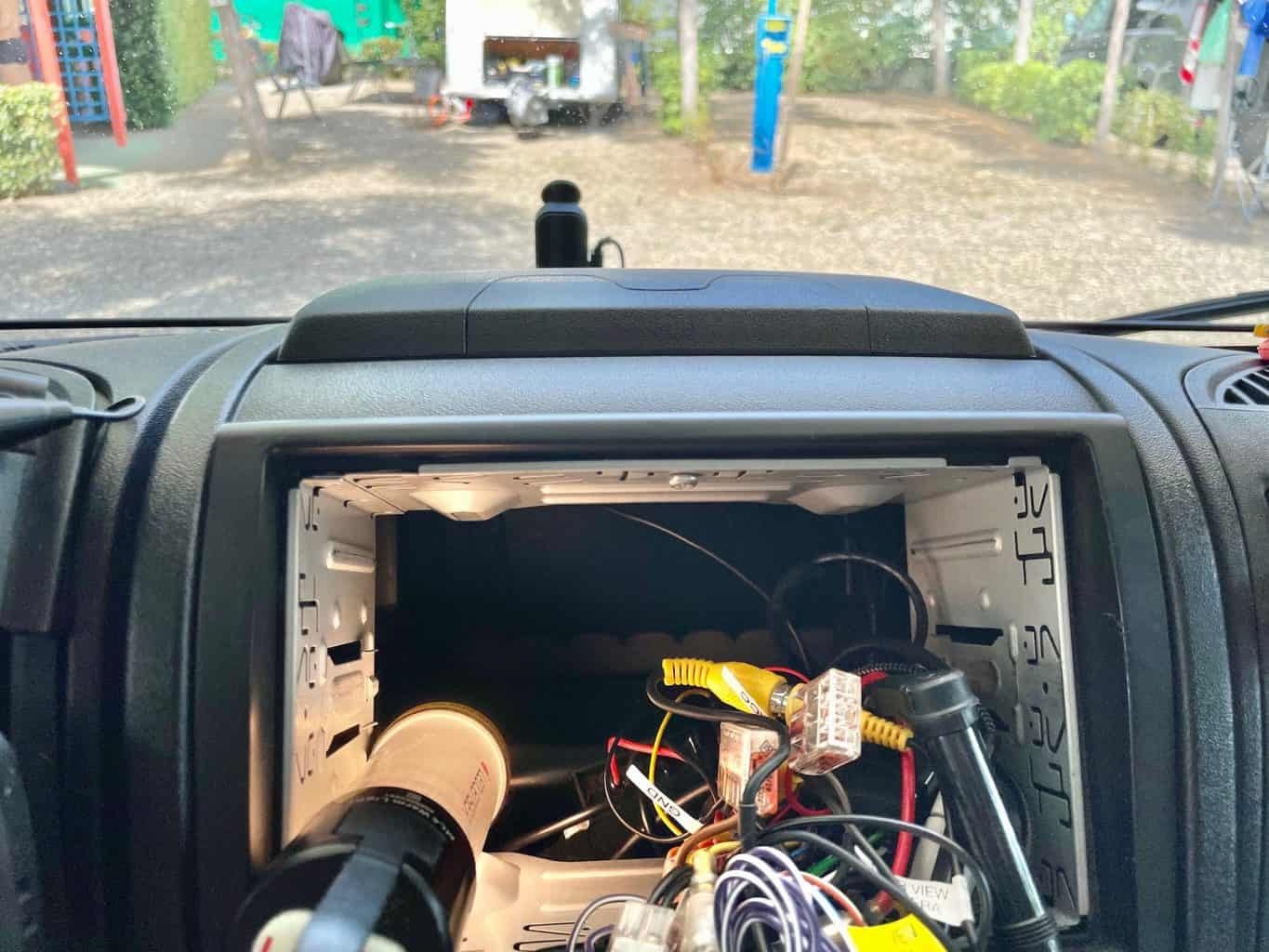

Einbau der Dashcam

Anklemmen des Kühlschranks

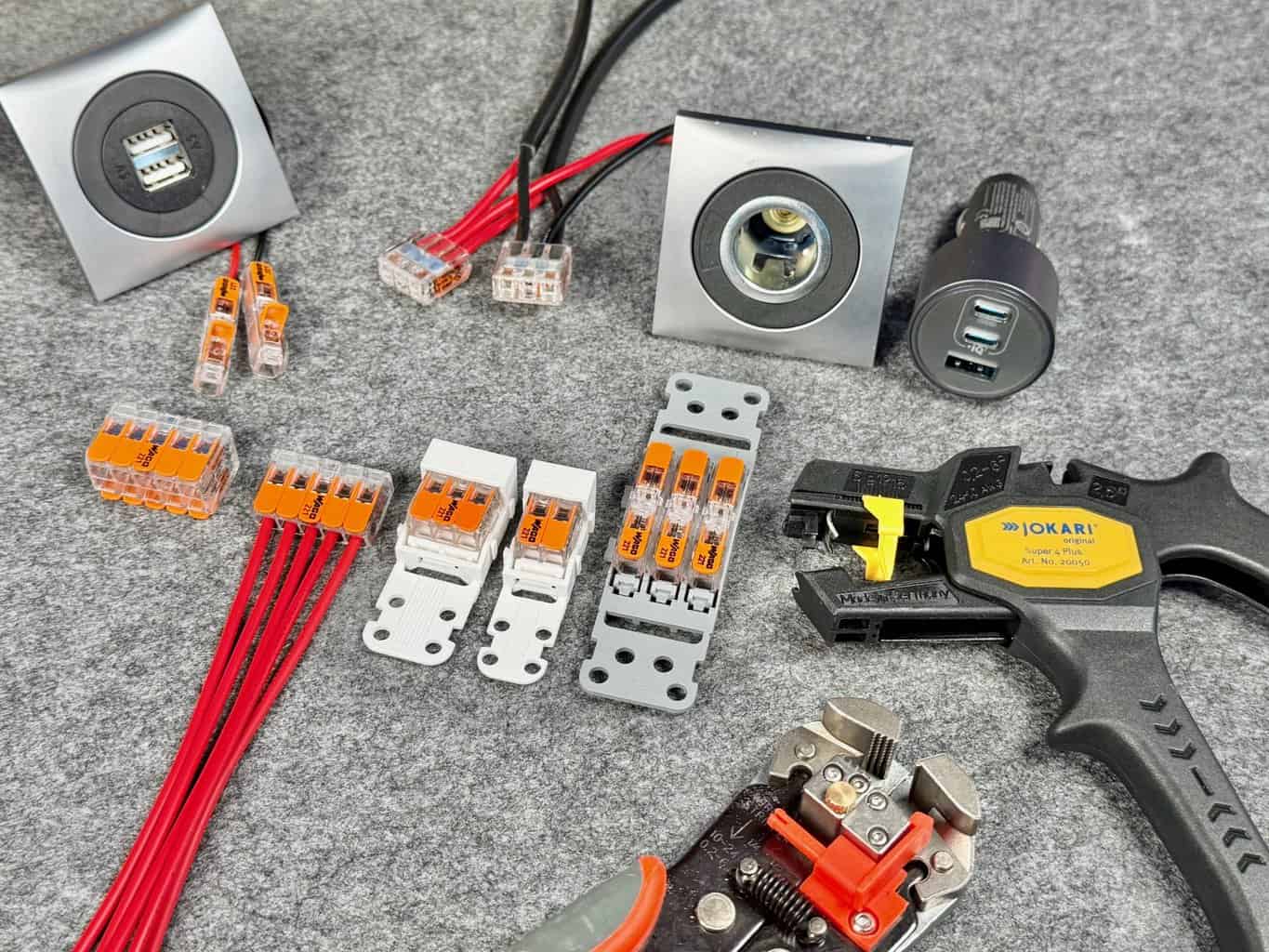

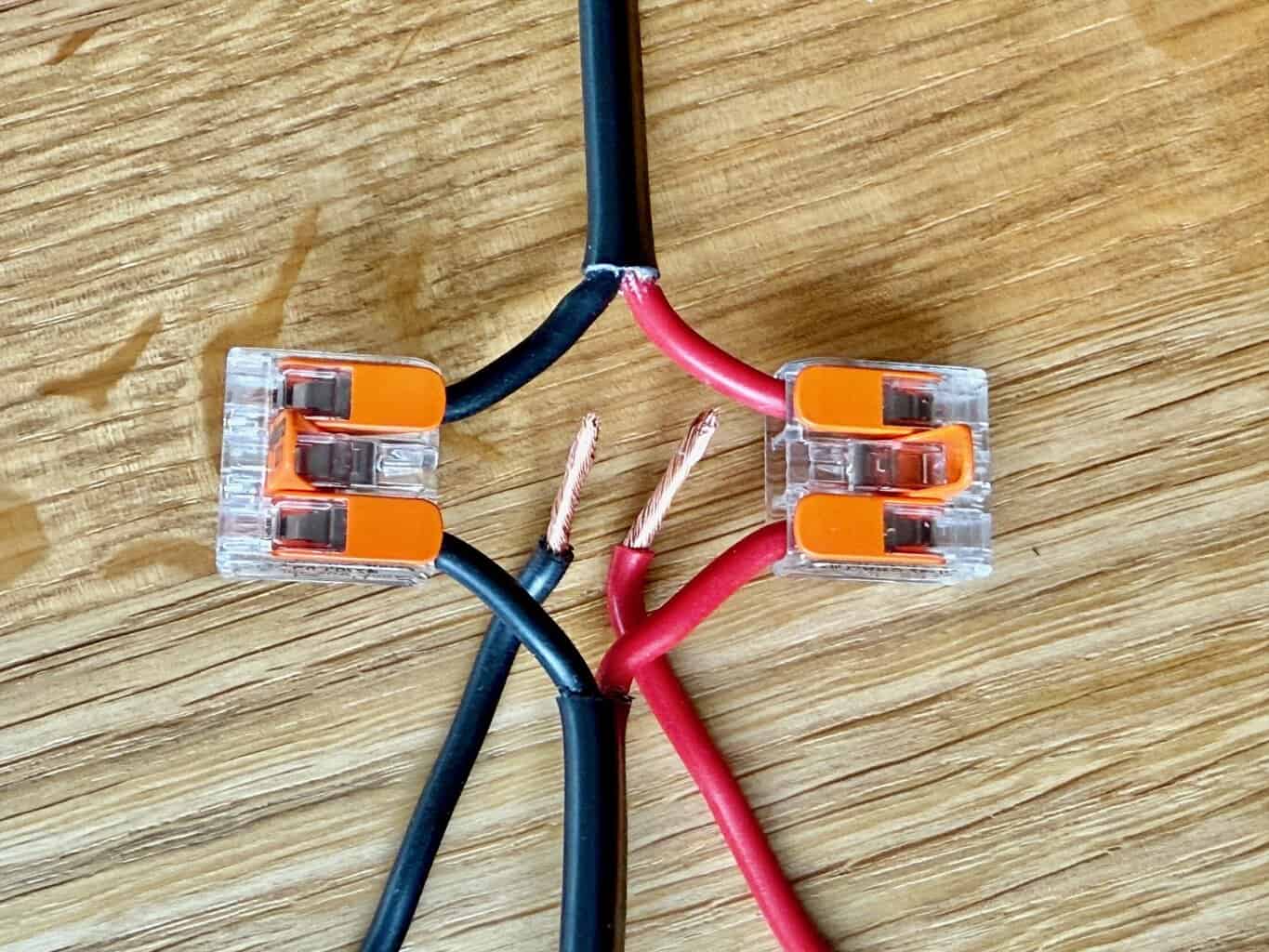

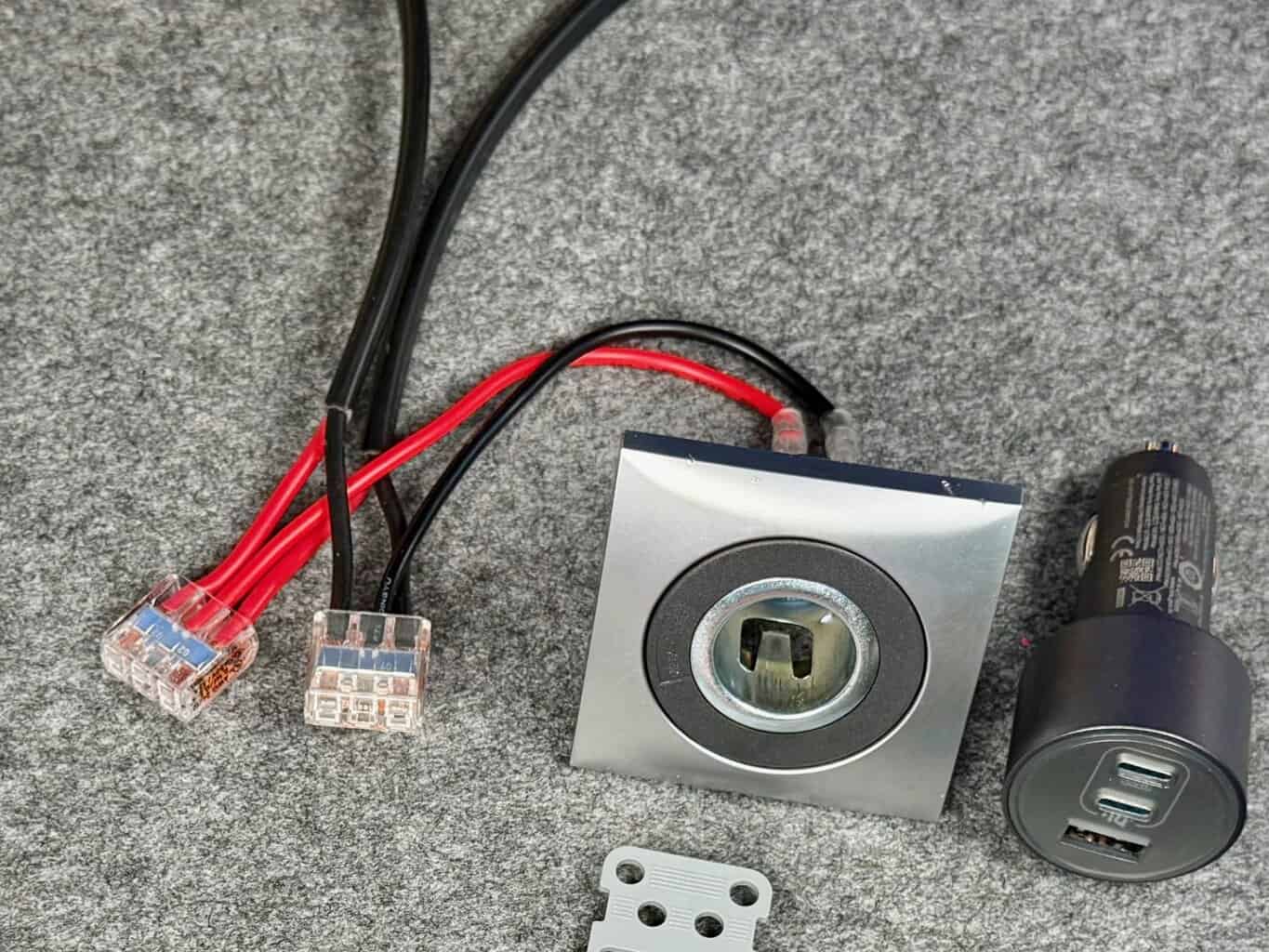

Abzweiger für neue 12 Volt Steckdosen

Verbindung Solar mit Solarladeregler

uvm.

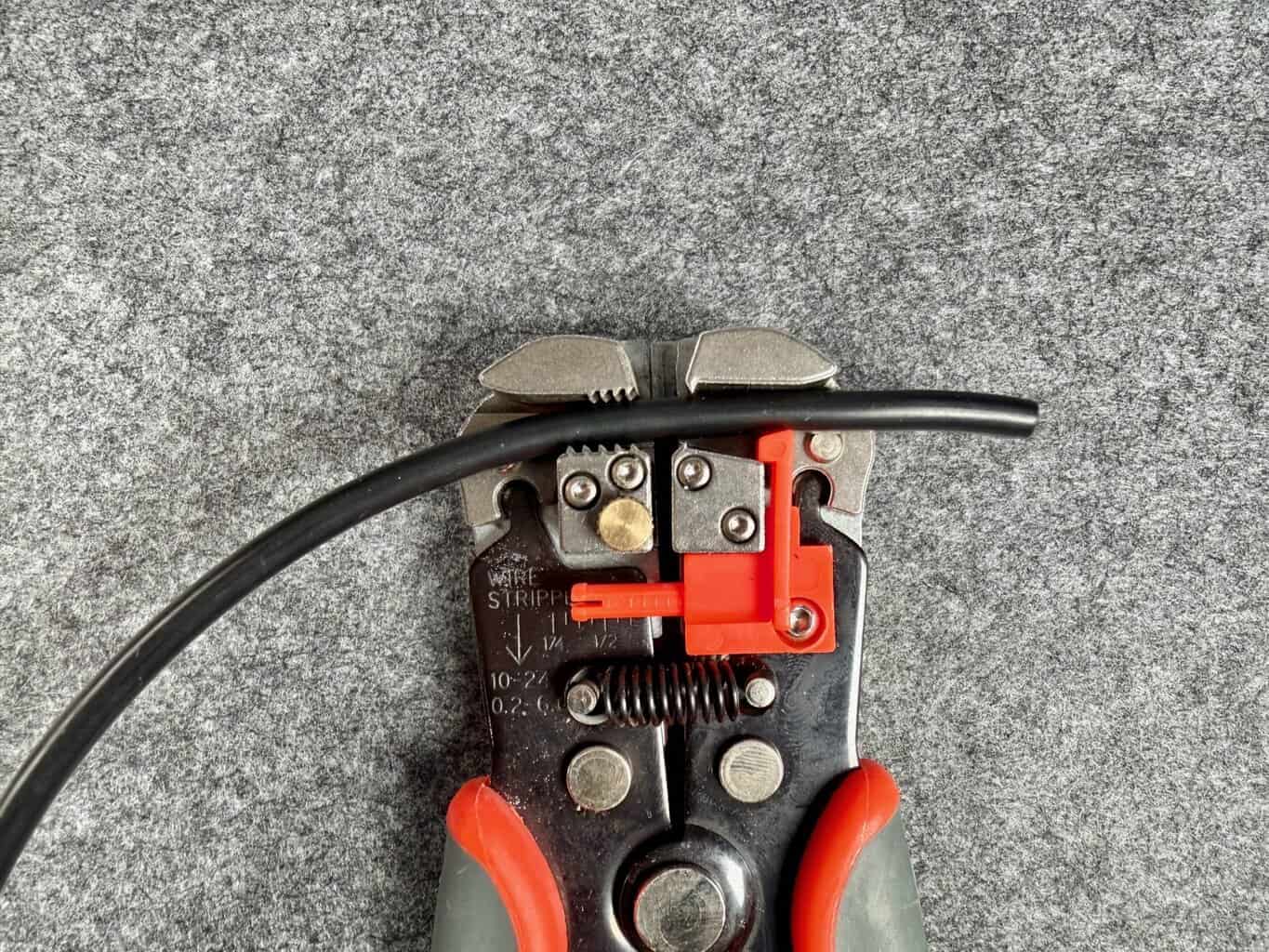

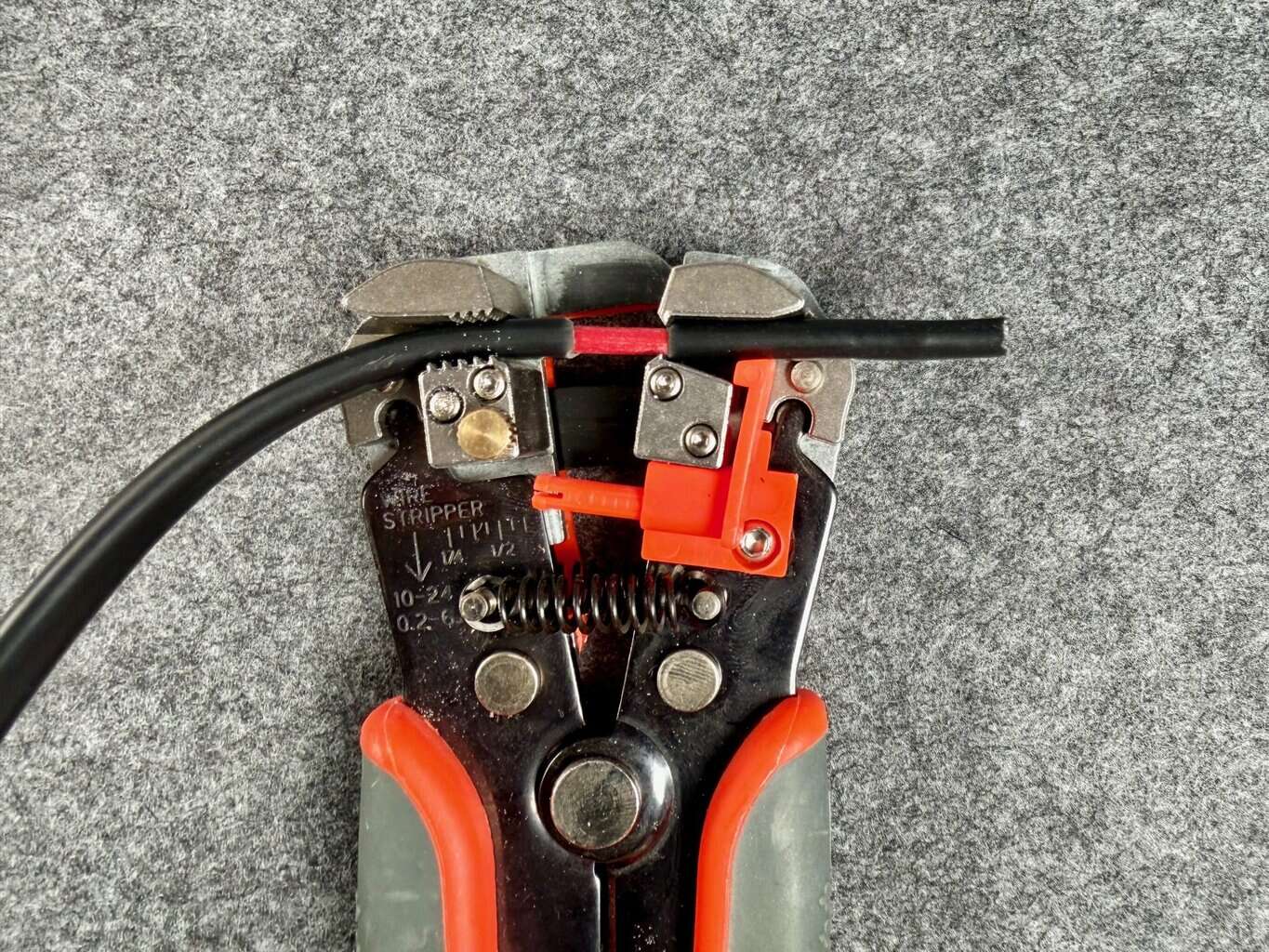

Die Vorbereitungen am elektrischen Kabel, um den Außenmantel entfernen

• Kabel in den Kaiweets einlegen
• Aussenmantel durch Zusammendrücken der Griffe entfernen. Ggf. Stellschraube (an der linken Klemmbacke) nachjustieren.

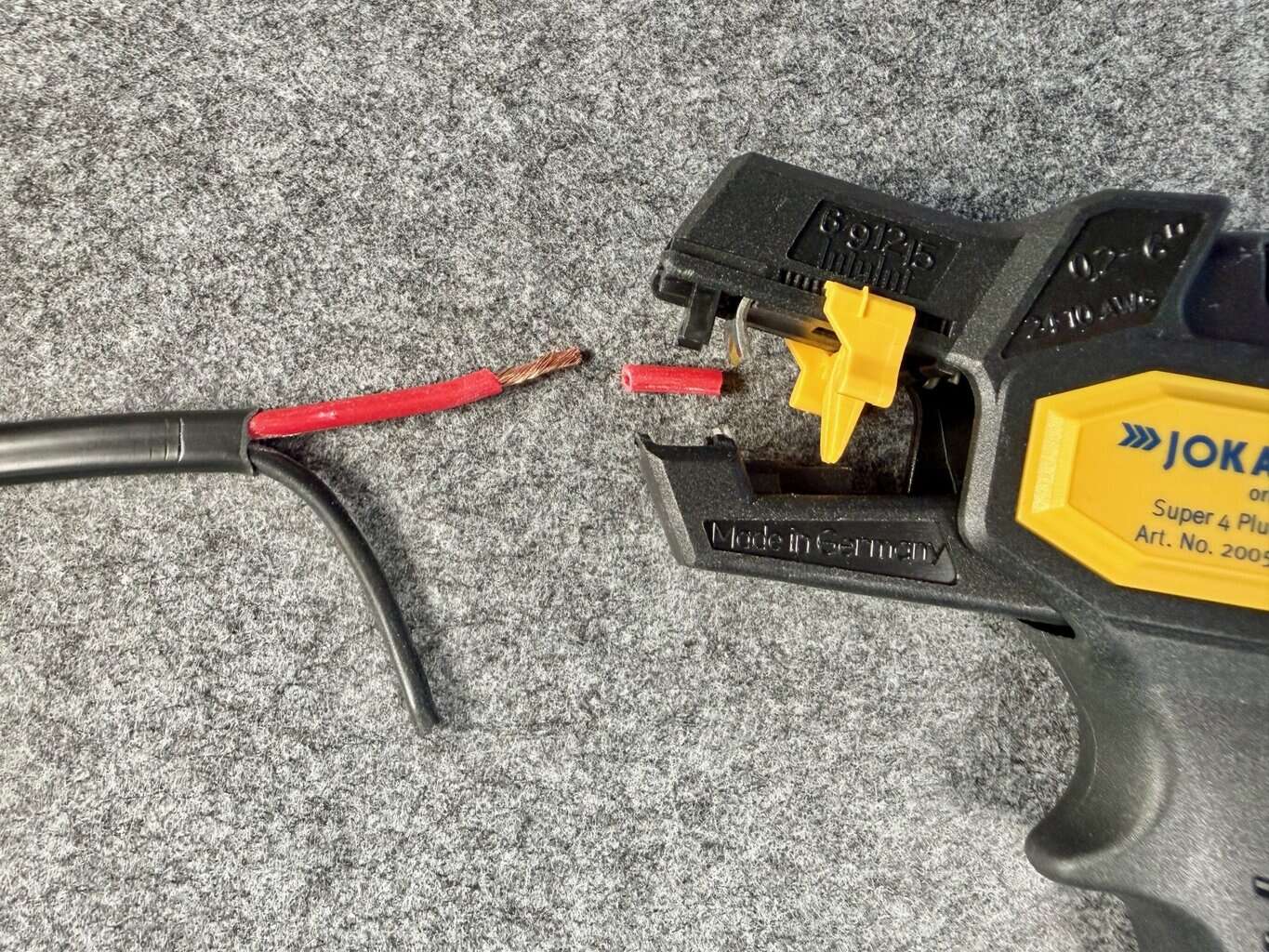

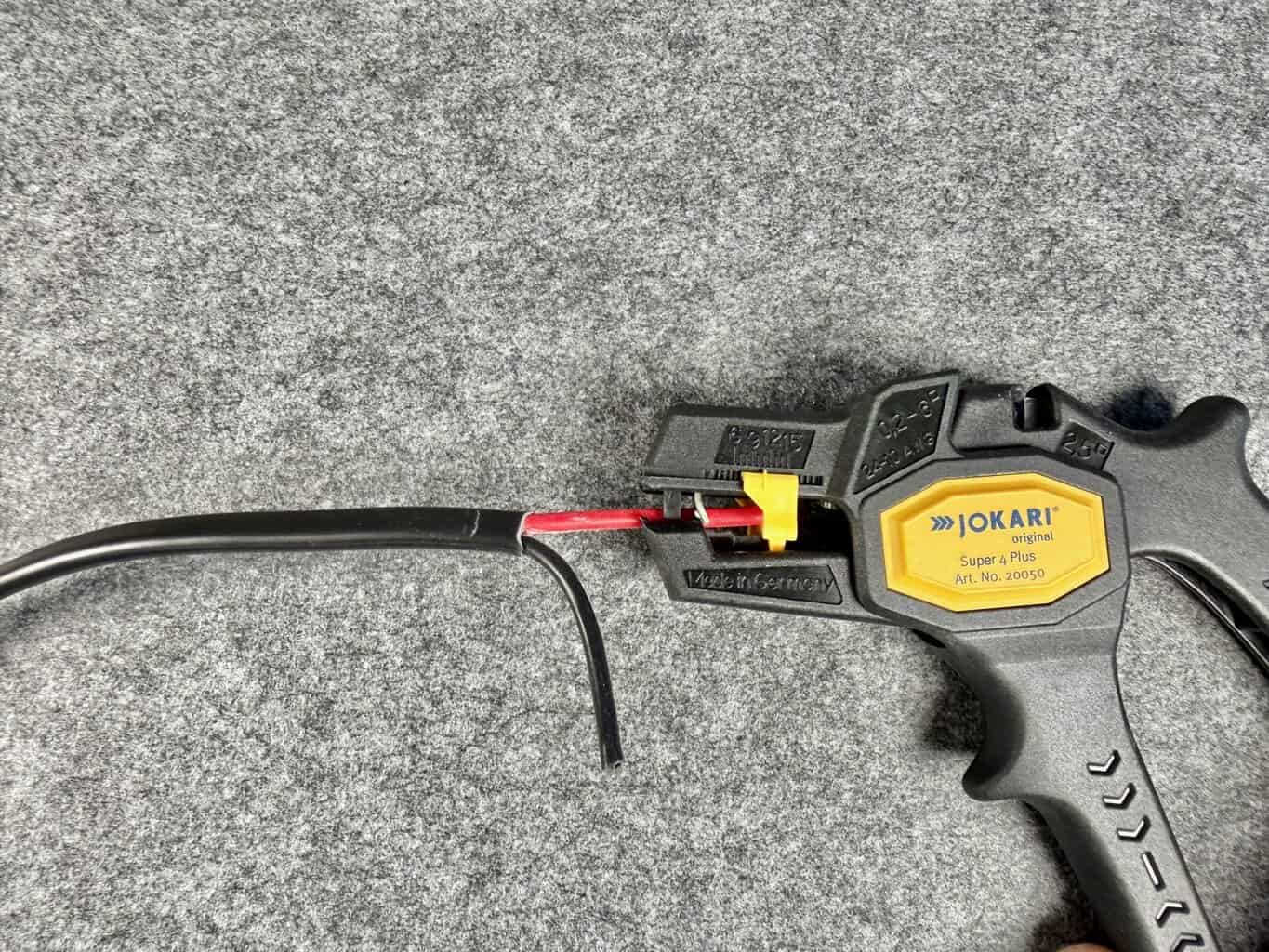

• Jokari auf 11 bzw. 13 mm einstellen. Gegenüberliegende Seite am Jokari kontrollieren, dass gleicher Wert eingestellt ist. Verrutscht schon mal.
• Zusammendrücken der Griffe entfernt die Isolierung vom Leiter.
• Leicht zusammen drillen, damit der Leiter leichter in die Wagoklemme gesteckt werden kann.

Das richtige Stromkabel und den richtigen Querschnitt wählen

• Das wichtigste vorab: Immer Leitungslängen und Kabelquerschnitt korrekt berechnen. (z. B. unter: elektroinstallation-ratgeber.de)
• Wechsel nicht mittendrin den Querschnitt. Orientiere an den bereits verwendeten Kabeln.
• Kabellängen so kurz wie nur möglich halten.
• Die empfohlenen AUTPROTEC Kabel gibt es in vielen weiteren Querschnitten.

Die Vorbereitungen am elektrischen Kabel, um den Außenmantel entfernen

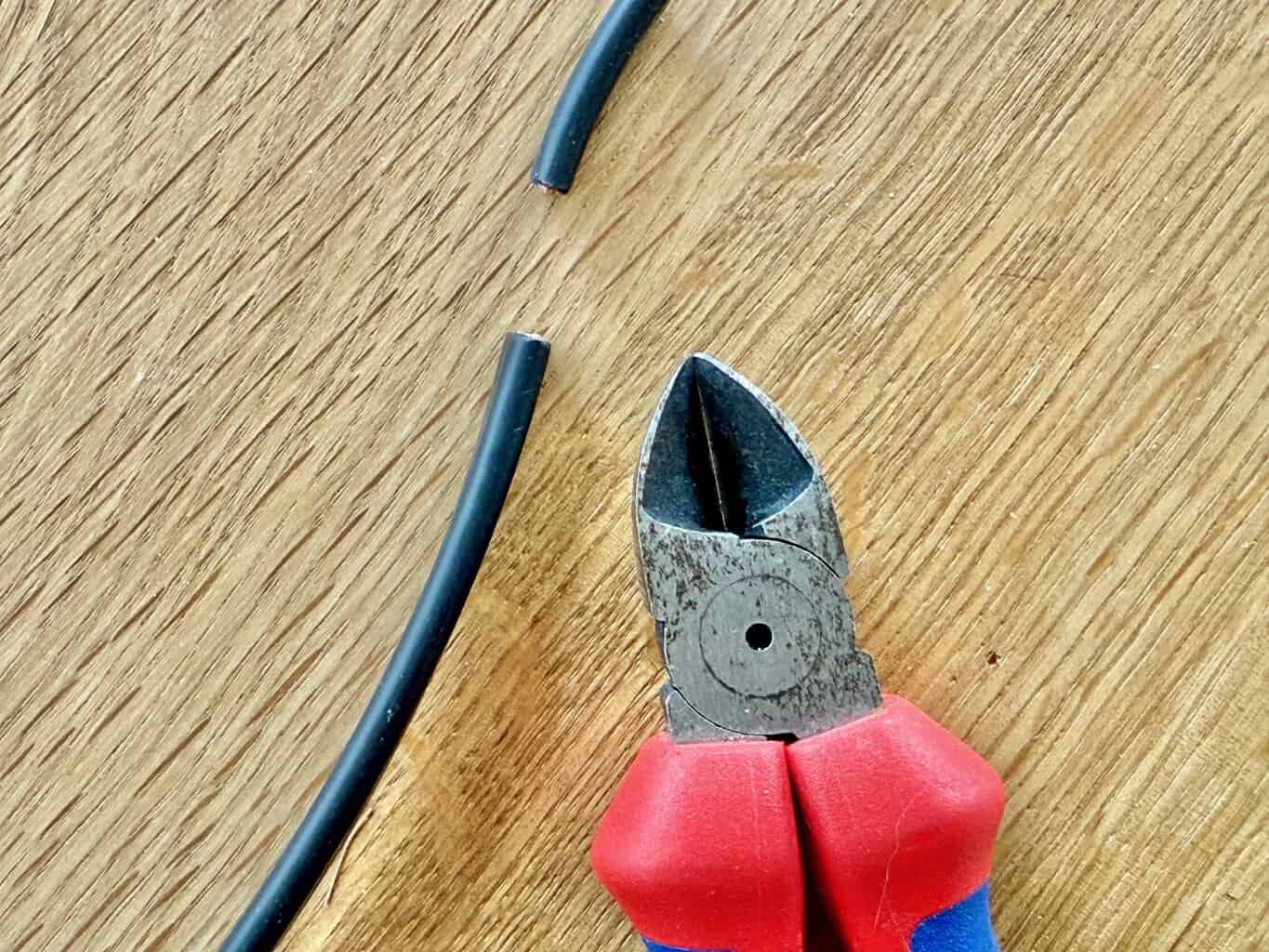

• Vorsicht – Ab ist ab – Kabel an der passenden Stelle abzwicken.

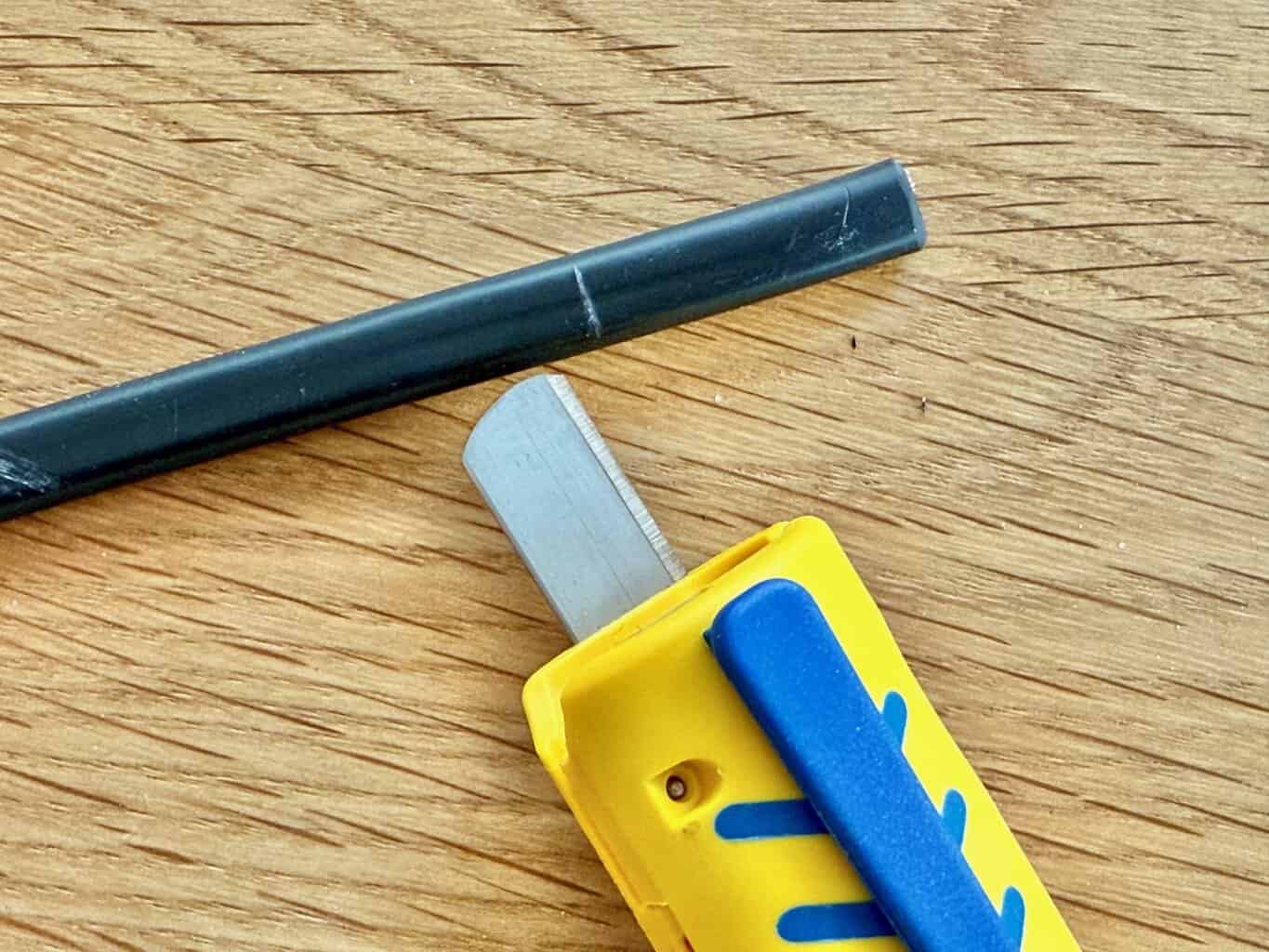

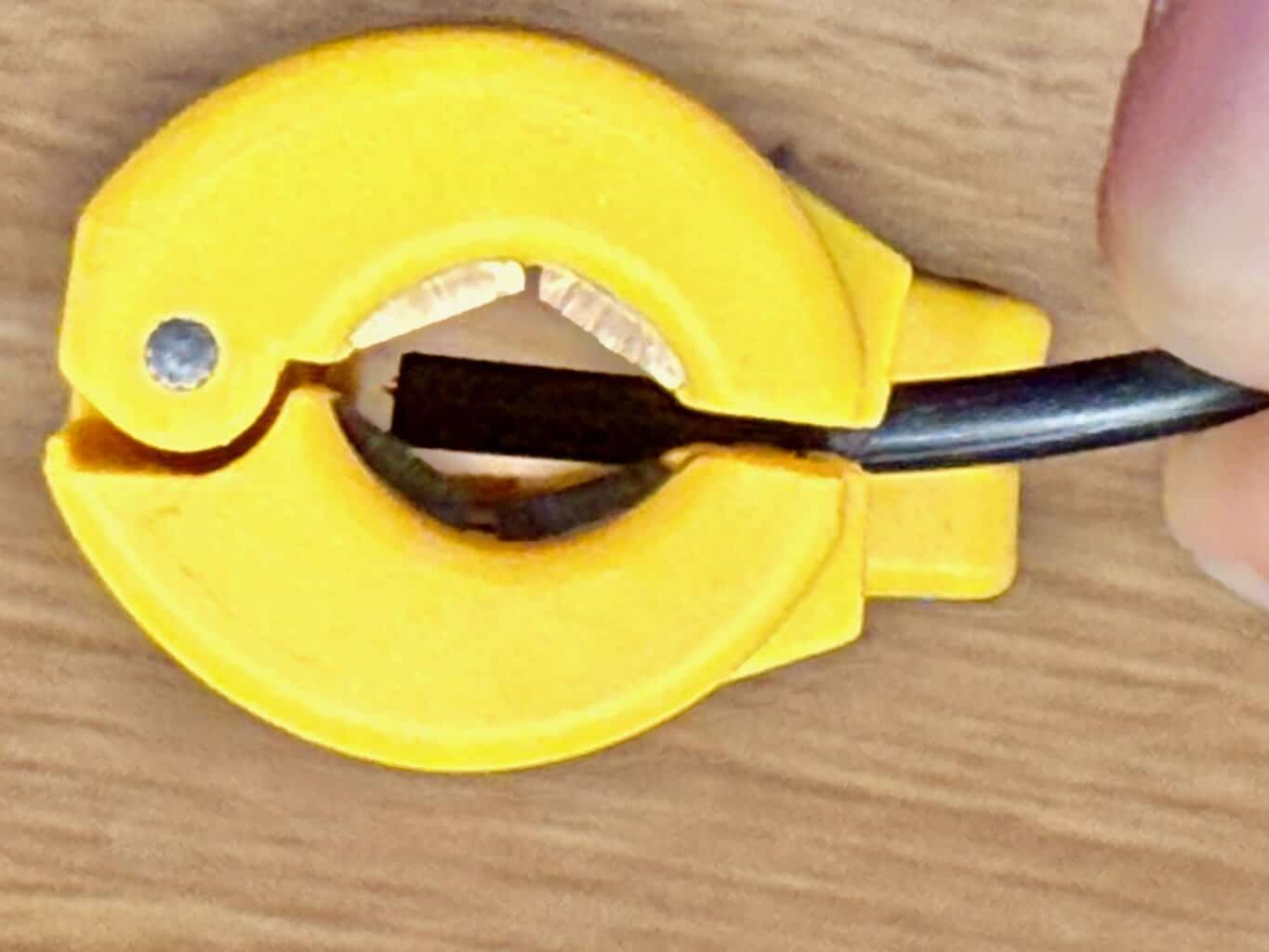

• Übung erforderlich, um den Außenmantel rundherum vorsichtig anzuritzen.

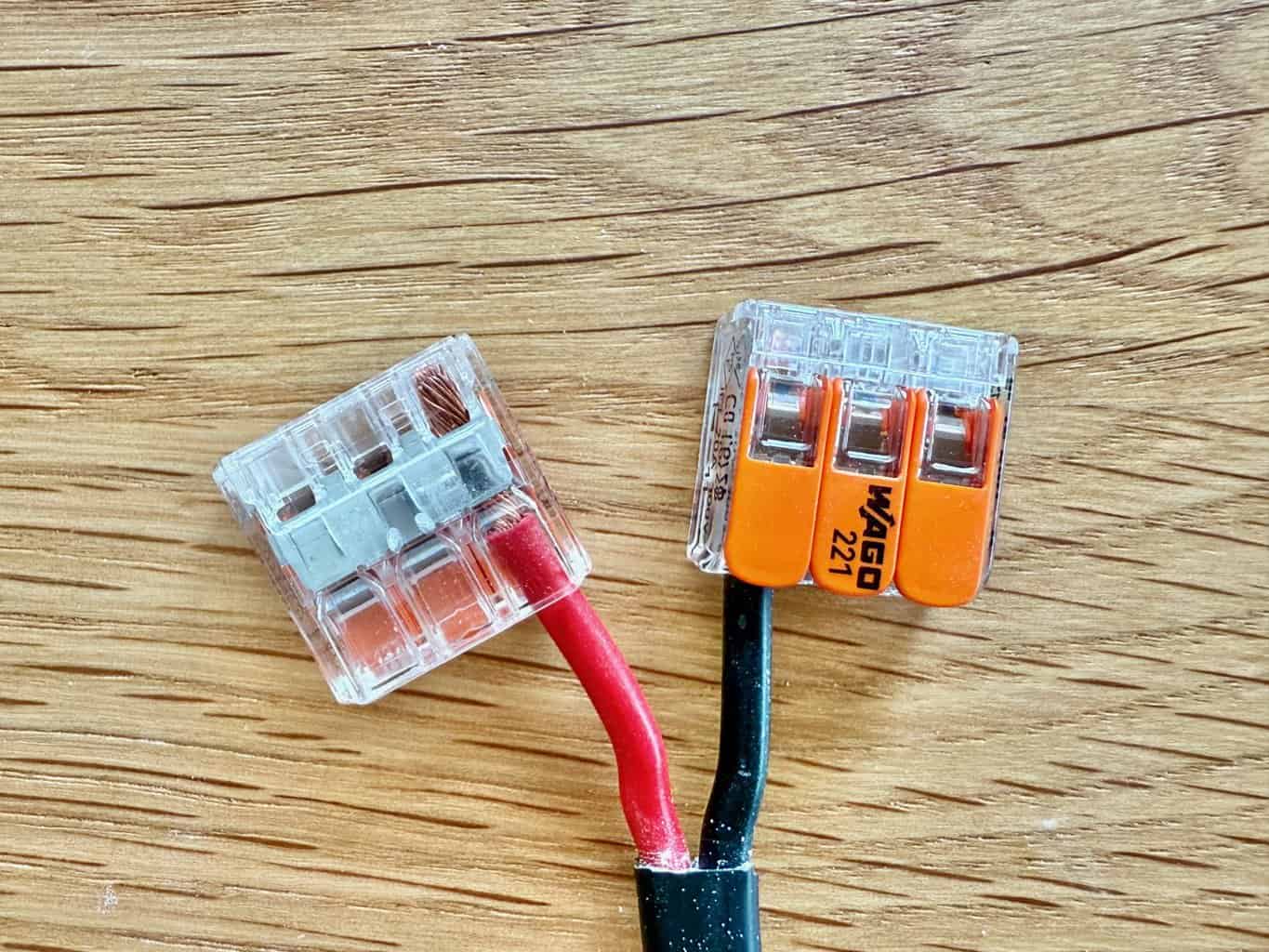

• Achtung: Innenliegenden Leiteradern (rot) und Masse (schwarz) dürfen nicht beschädigt werden.
• Im Zweifel den Abschnitt wegschneiden und sauber neu ansetzen.

Die Vorbereitungen am elektrischen Kabel

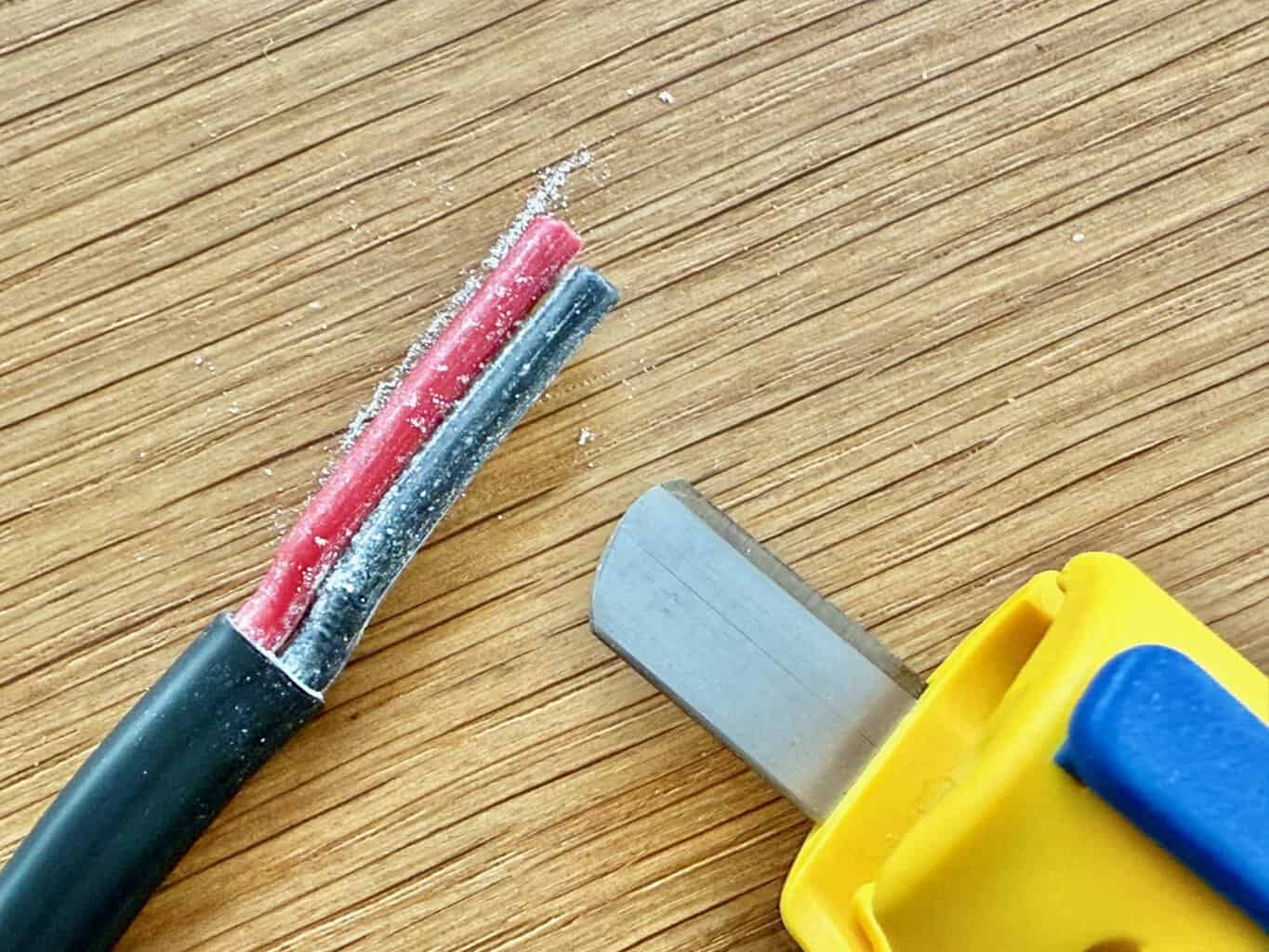

• Talkumrückstände vom Kabel entfernen.

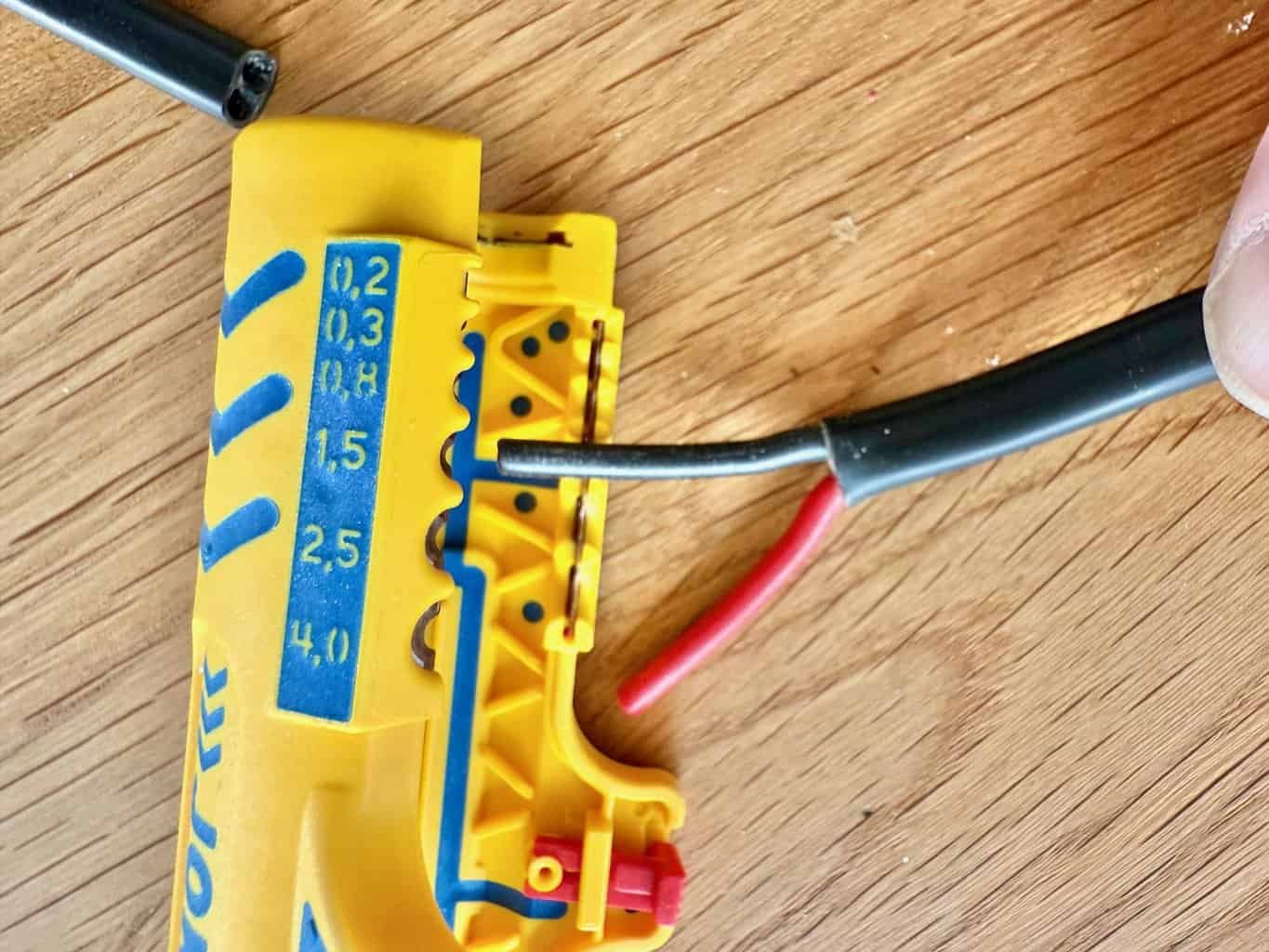

• Du hast ein 1,5 mm² Kabel im Querschnitt gekauft? Dann wähle 1,5 mm vom Abisolierungswerkzeug.
• Kabel auf die passende Länge einführen (etwa 10 bis 11 mm bei WAGO-Klemmen) und schließen.
• Werkzeug einmal um das Kabel drehen.

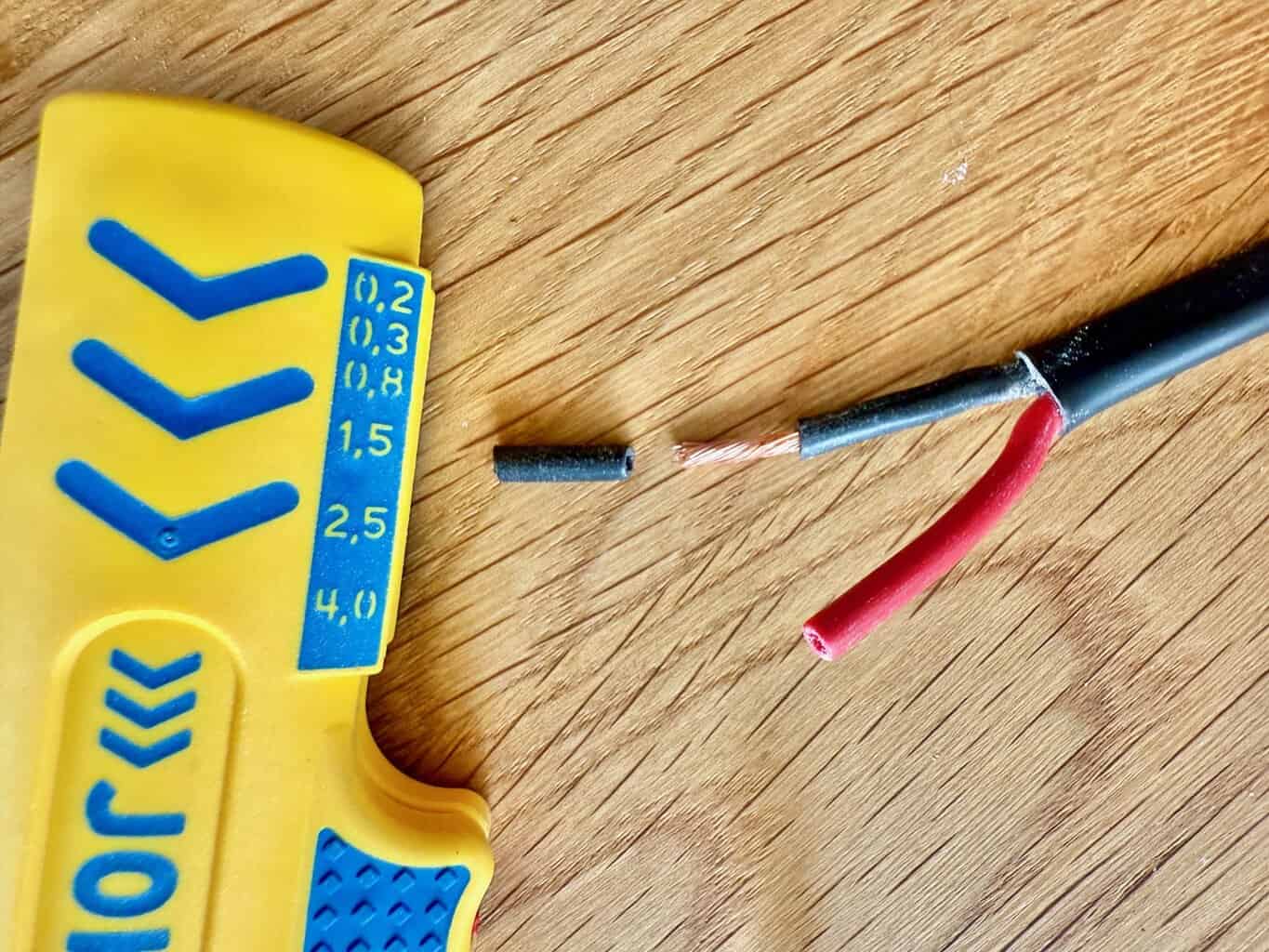

• Kabelmantel abziehen und die Kupferlitze liegen frei.
• Empfehlung: Hast du mehr als 5 % der Adern mit abgeschnitten, fange von vorne an.

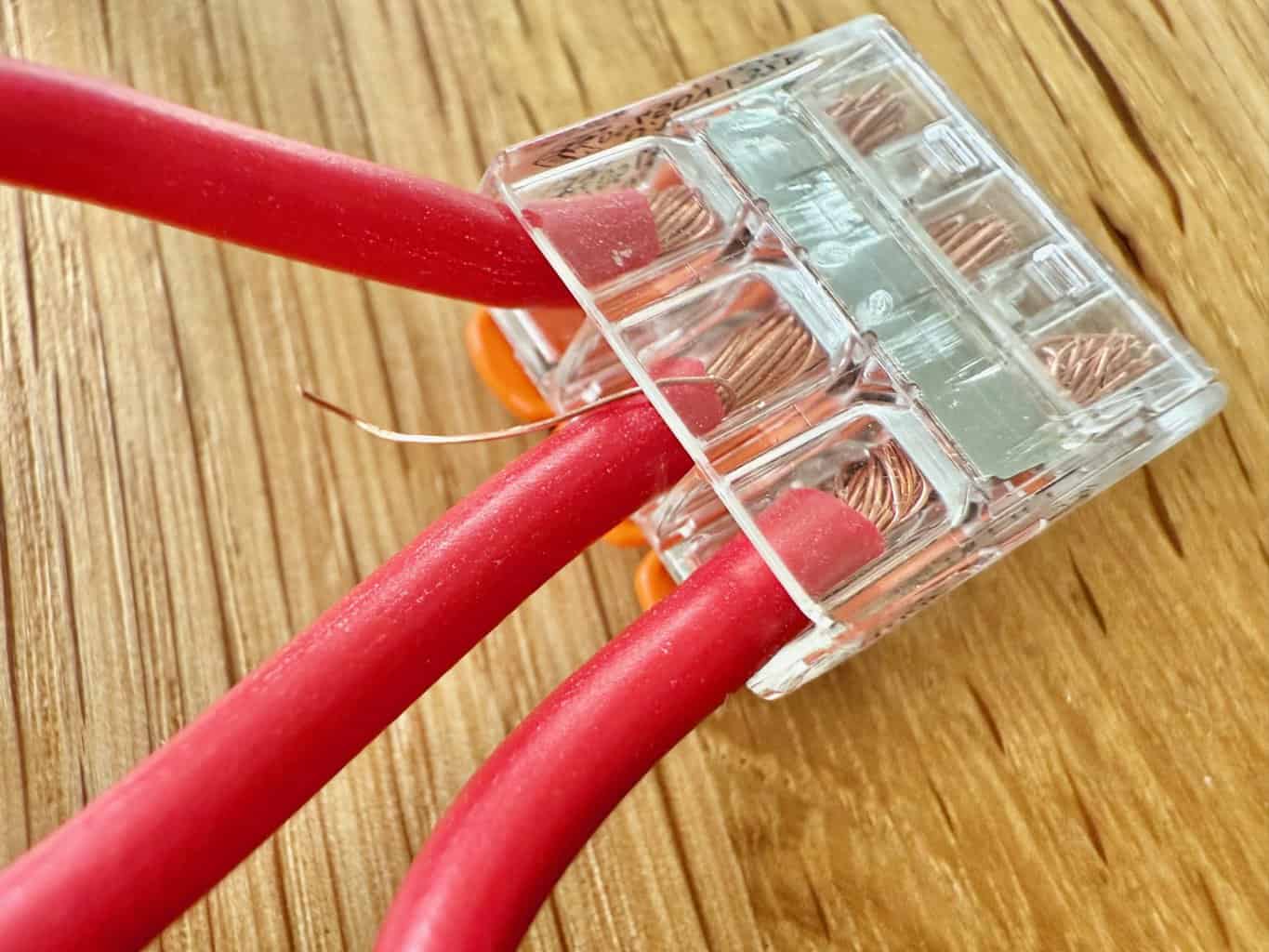

Nicht korrekt abisolierte Leiter

• Einzelne Litze liegen nicht in der Wagoklemme.
• Zu viele Litze sind abgerissen oder abgebrochen.

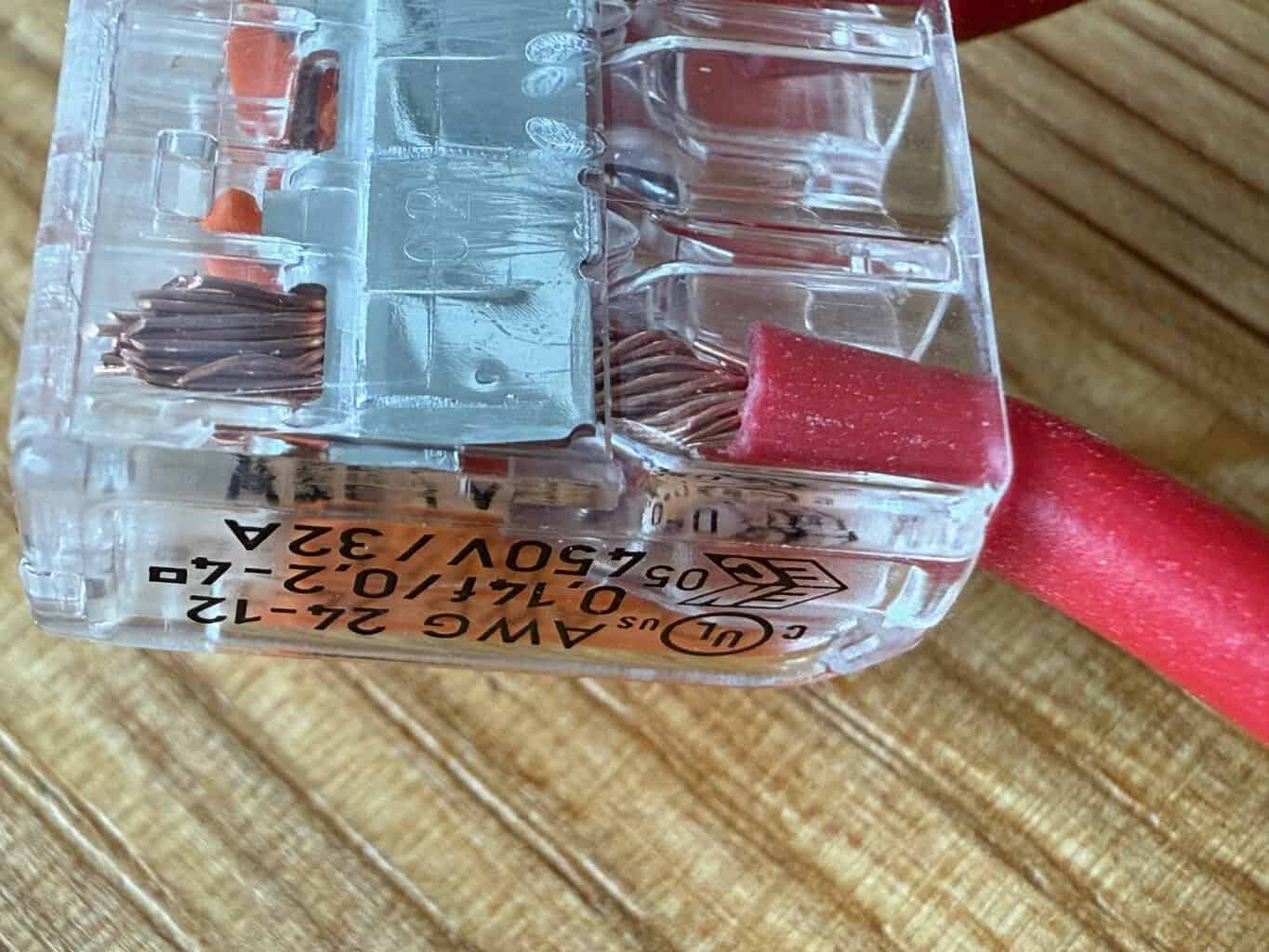

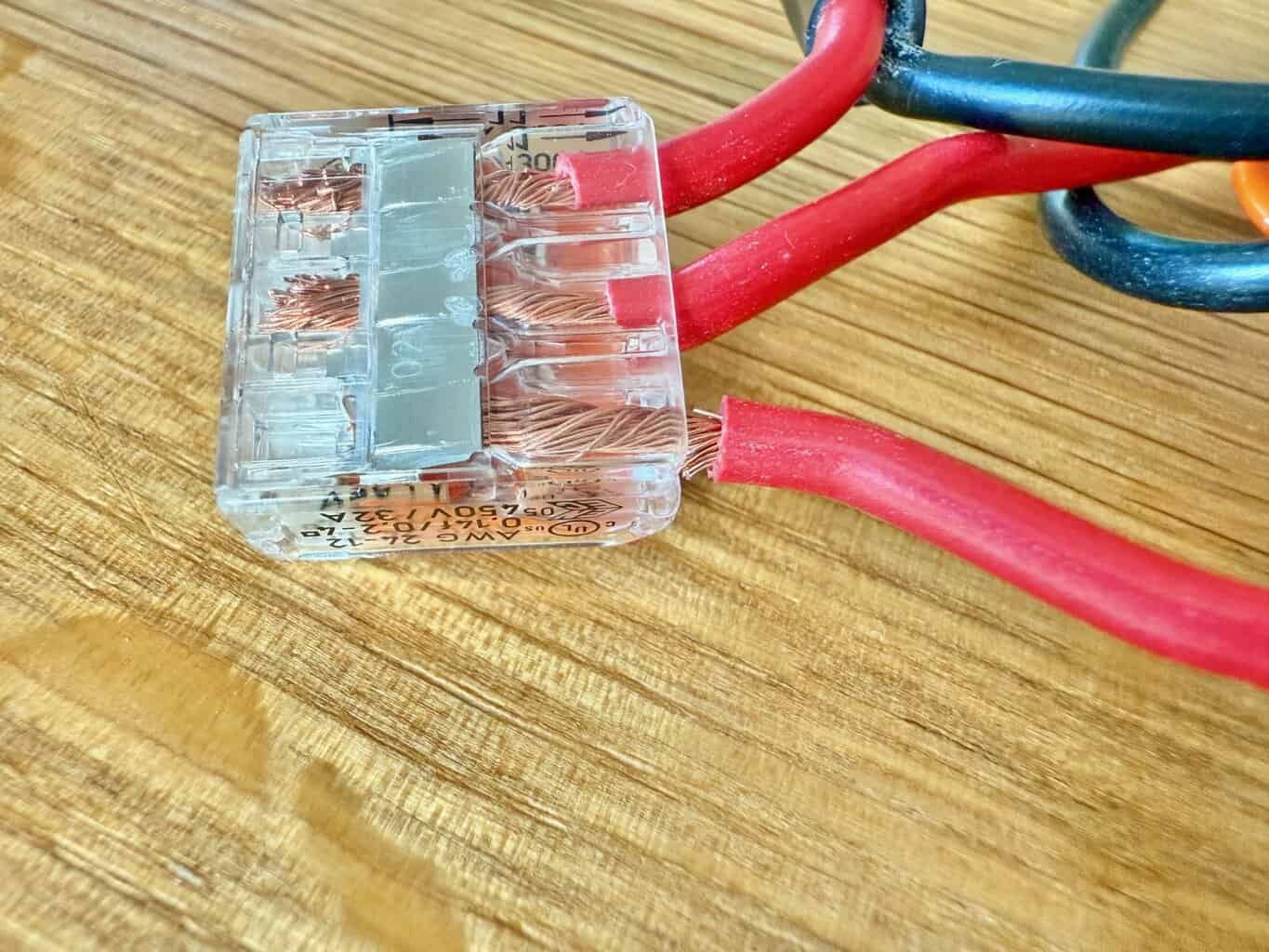

Leiter nicht vollständig eingeschoben

• Zu kurz: Der Leiter steckt nicht tief genug und sorgt für schlechten Kontakt.
• Zu lang: Freiliegender Leiter außerhalb der Klemme – Strom- und Kurzschlussgefahr.
• Der Leiter steckt nur teilweise drin, was zu Wackelkontakt der Erwärmung führen kann.
• Beim transparenten Gehäusen der Wago 221 ist das leicht kontrollierbar und absolute Pflicht, das auch zu tun!

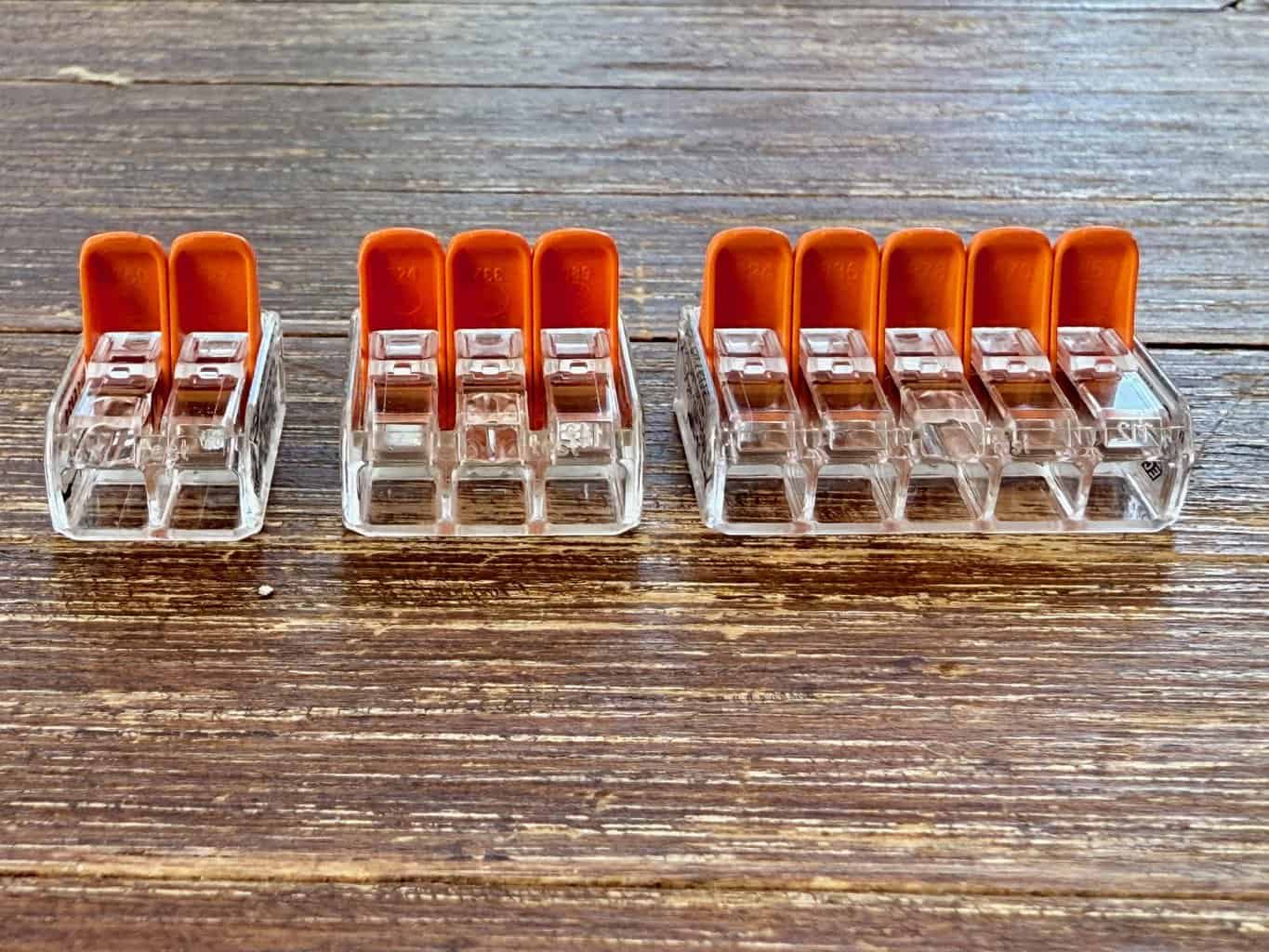

Die richtige Handhabung ist wichtig

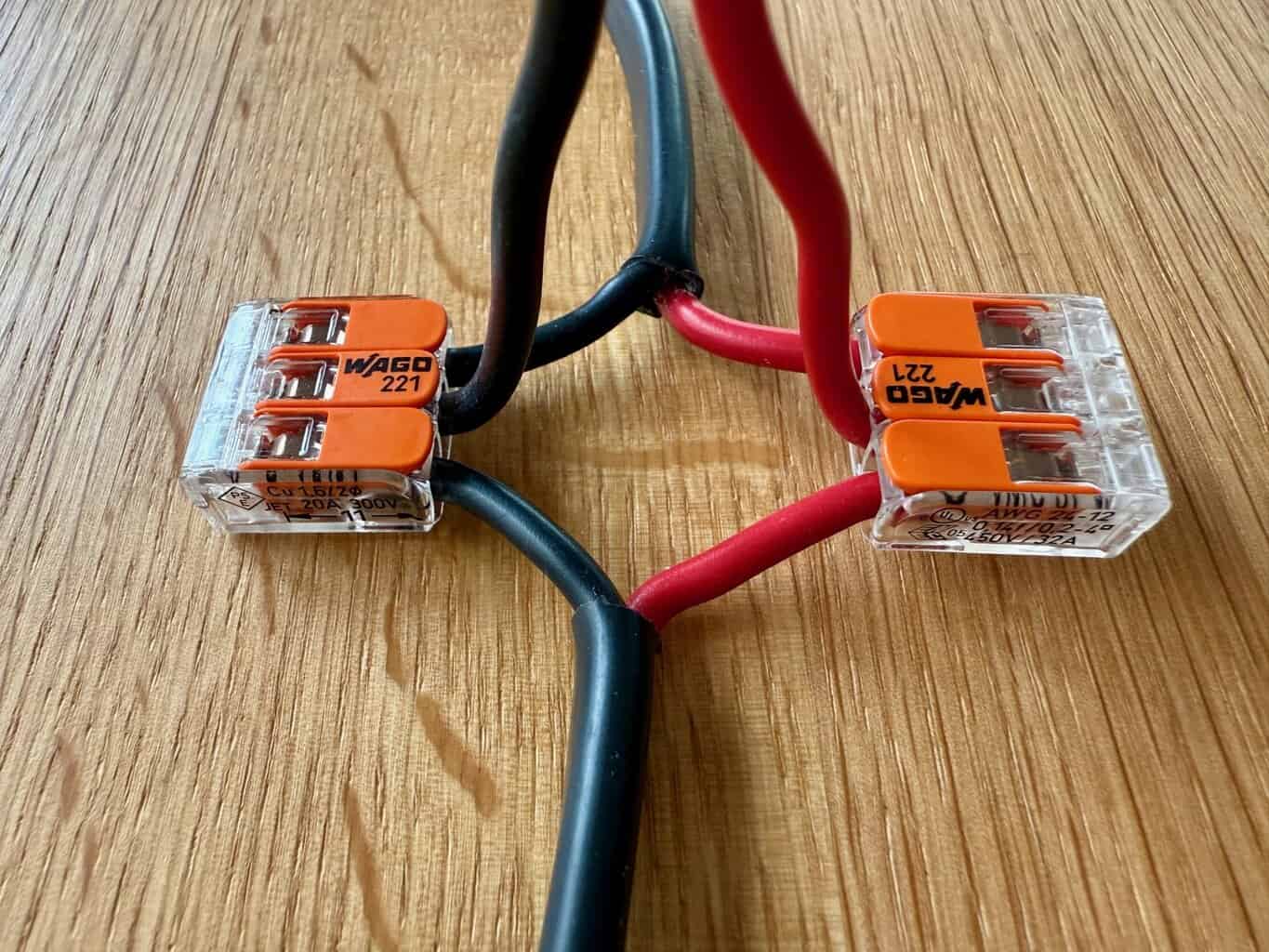

• Bei der Wago 221 können die Litze direkt, ohne Aderendhülsen in die Verbindungsklemme geführt werden.

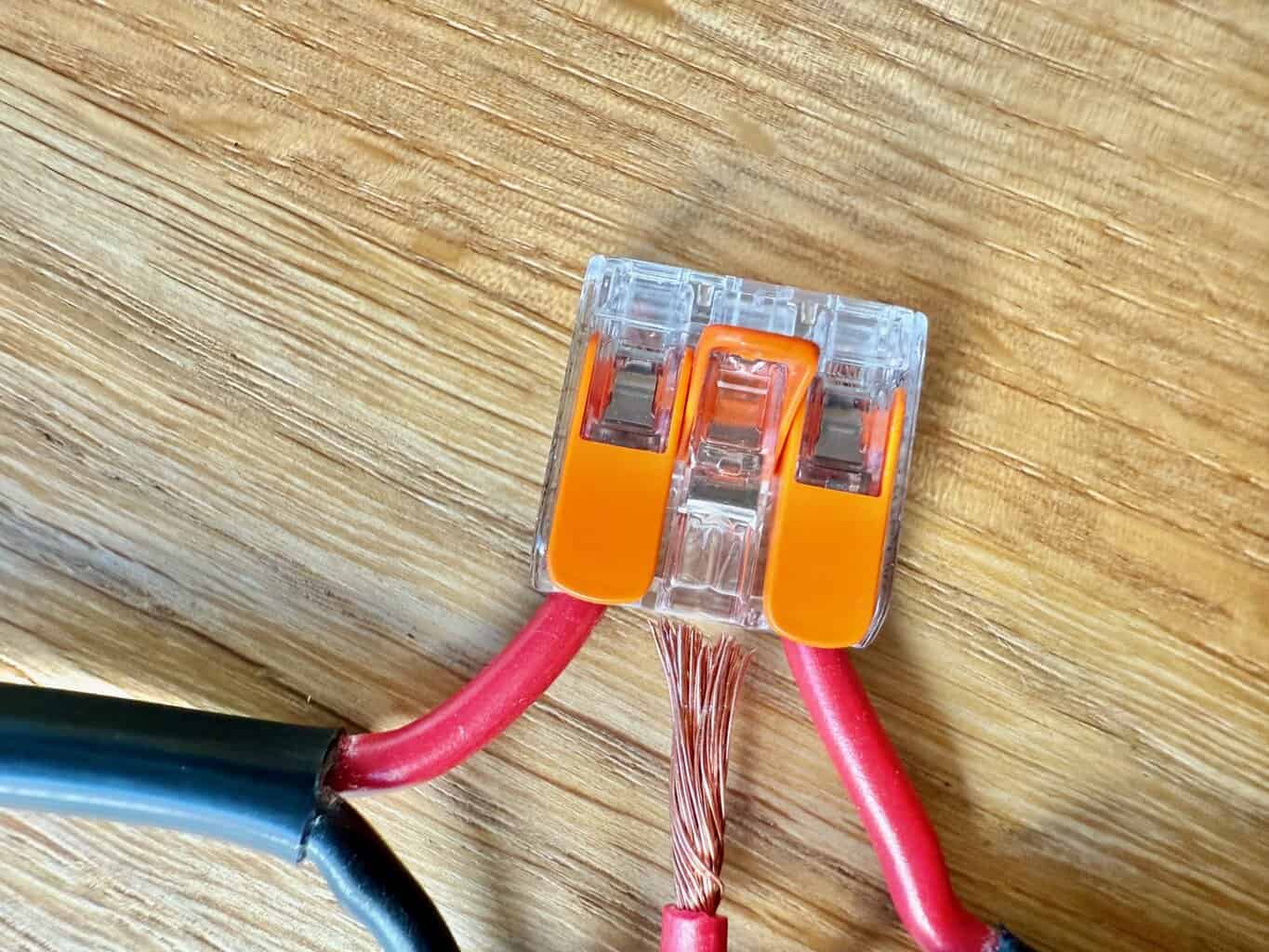

• Dennoch ist es von Vorteil, dass die Litze leicht gedrillt werden. So lässt sich das Kabel leichter in die Klemme bringen, wenn die Litze dicht aneinander liegen.
• Empfehlung: Keine gequetschten oder oxidierte Litze verwenden.

Fehler führen zu Überlastung oder hohem Verschleiß

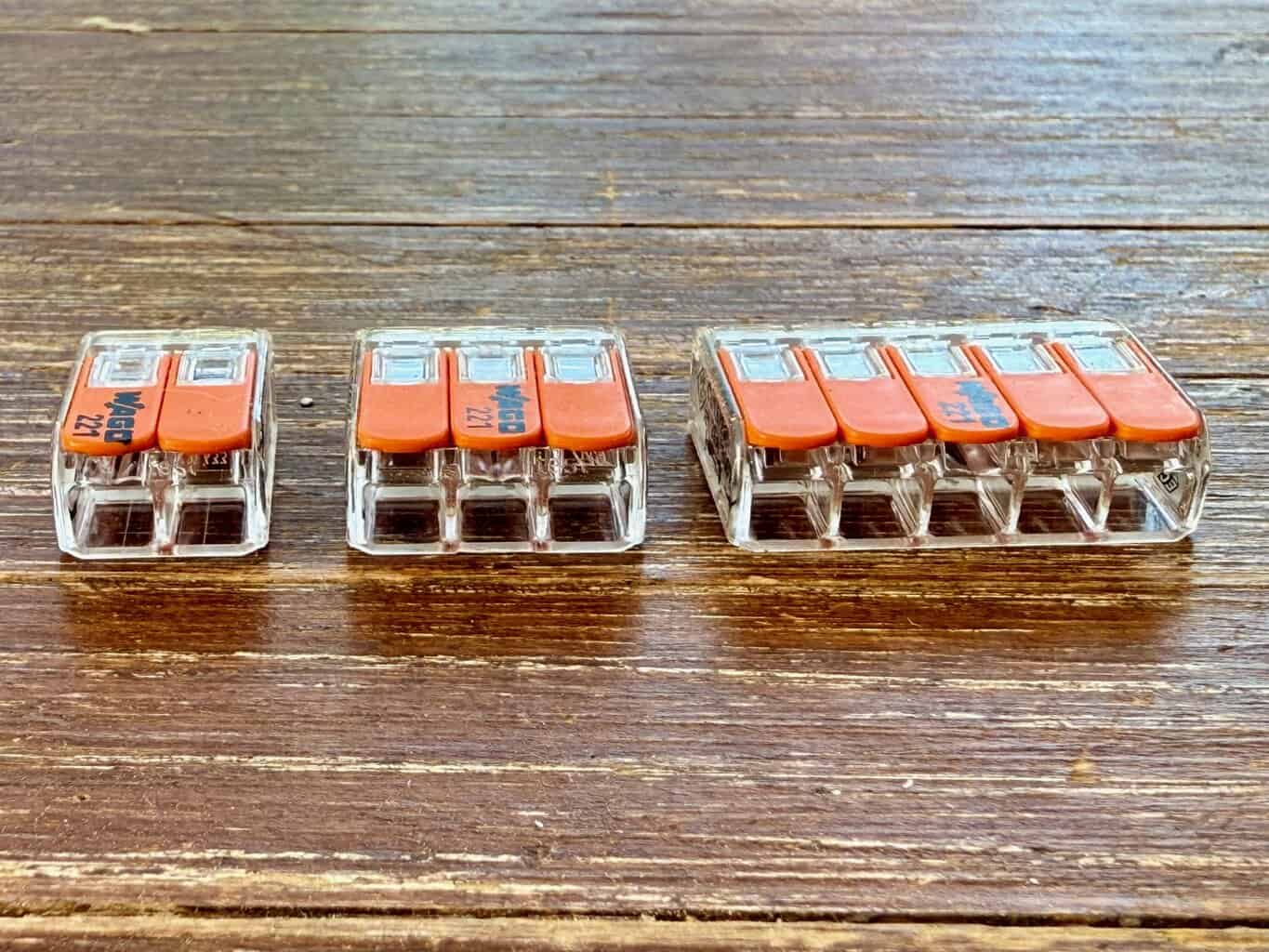

• WAGO-Klemmen haben einen klar definierten Querschnittsbereich.
• Auch wenn die Klemme bis 32 A spezifiziert ist, darf sie nur so belastet werden, wie es die Leitung und Umgebung es erlauben.
• Insgesamt ist bei Kabellängen immer Belastungs- und Längenberechnung unerlässlich und verpflichtend.
• Eine Absicherung von Leitungen im EBL oder direkt am Kabel ist Pflicht.
• An der Leitung zu stark gebogen oder gezogen, bedeutet, dass sich der Leiter lösen oder auch beschädigt werden kann
• Falscher Einsatzort (z. B. Feuchtigkeit erfordert eine Wago-Gelbox)
• Zwar verwende ich WAGO-Klemmen immer wieder, aber unsachgemäßes häufiges Ein- und ausklemmen kann zu mechanischem Verschleiß führen. Daher lieber einmal zu viel, als zu wenig aussortieren.
