AVM Fritzbox – 12 Volt über USB-C im Wohnmobil, Auto, Powerbank

Kein Löten

Kein Schrauben

Keine Einstellungen notwendig

Einfach zusammenstecken – fertig

Die Stromversorgung erfolgt über ein anzuschließendes Netzwerkkabel.

PoE ermöglicht Kabellängen von bis zu 100 Metern, was fürs Wohnmobil völlig neue Möglichkeiten eröffnet.

Die Fritzbox 6860 hat keinen 12-Volt-Hohlstecker-Anschluss (5,5 x 2,1 mm), auch wenn das auf dem Bild so aussieht. Das runde Loch, ist für die Schraube, um die Wasserdichtigkeit nach IP54 mithilfe eines Außenadapters herzustellen.

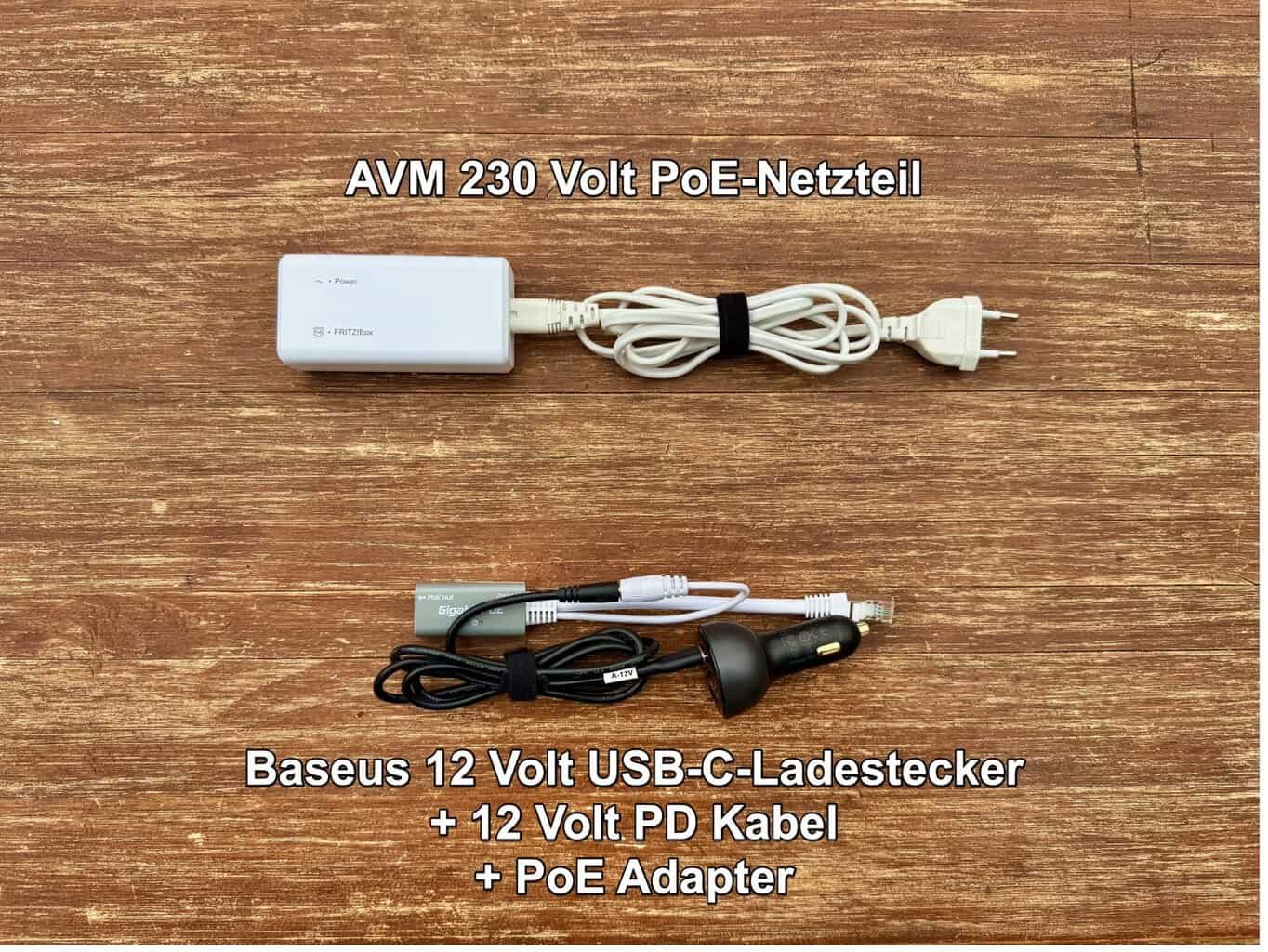

Der mitgelieferte PoE+-Injektor (mit 230V, 52V, 500mA nach IEEE 802.3at) ist für den Einsatz im Wohnmobil ziemlich unpraktisch.

Doch es gibt eine einfache Alternative, die sogar noch ordentlich Mehrwert mit sich bringt.

Kein stromintensiver und teurer aktiver PoE+-Injektor notwendig.

Die Fritzbox verbraucht nur noch 4,8 bis 6,5 Watt im Normalbetrieb.

Kompakter PoE-Adapter, der noch zusätzlich einen weiteren Gigabit-Netzwerkport bereitstellt.

Ethernetkabel bis zu 100 Meter können genutzt werden. Das ermöglicht im Wohnmobil ganz neue Möglichkeiten und können teilweise durch Fenster und Dachluken geführt werden.

Gilt für alle Router ohne eigenen Akku und hat keinen direkten Bezug zur Fritzbox. Je nach Wohnmobil und Stromkreis. Kurzzeitige Stromschwankungen (z. B. durch Ein-/Ausstecken anderer Geräte im gleichen Stromkreis) kann Internet-Router wie z.B. die Fritzbox neu starten lassen.

Der Baseus USB-C 12-Volt-Ladestecker

• Der Baseus USB-C-Ladestecker liefert die benötigte 12-Volt-Spannung für die Fritzbox.
• Basierend auf meinen Tests auf camper.help hat sich dieser Stecker als die passendste Lösung erwiesen.
• Wichtiger Hinweis:
  Der Anker Nano unterstützt keine 12 Volt und ist nicht geeignet!
• Eine Übersicht aller kompatiblen Ladestecker findest du in der Tabelle unter:

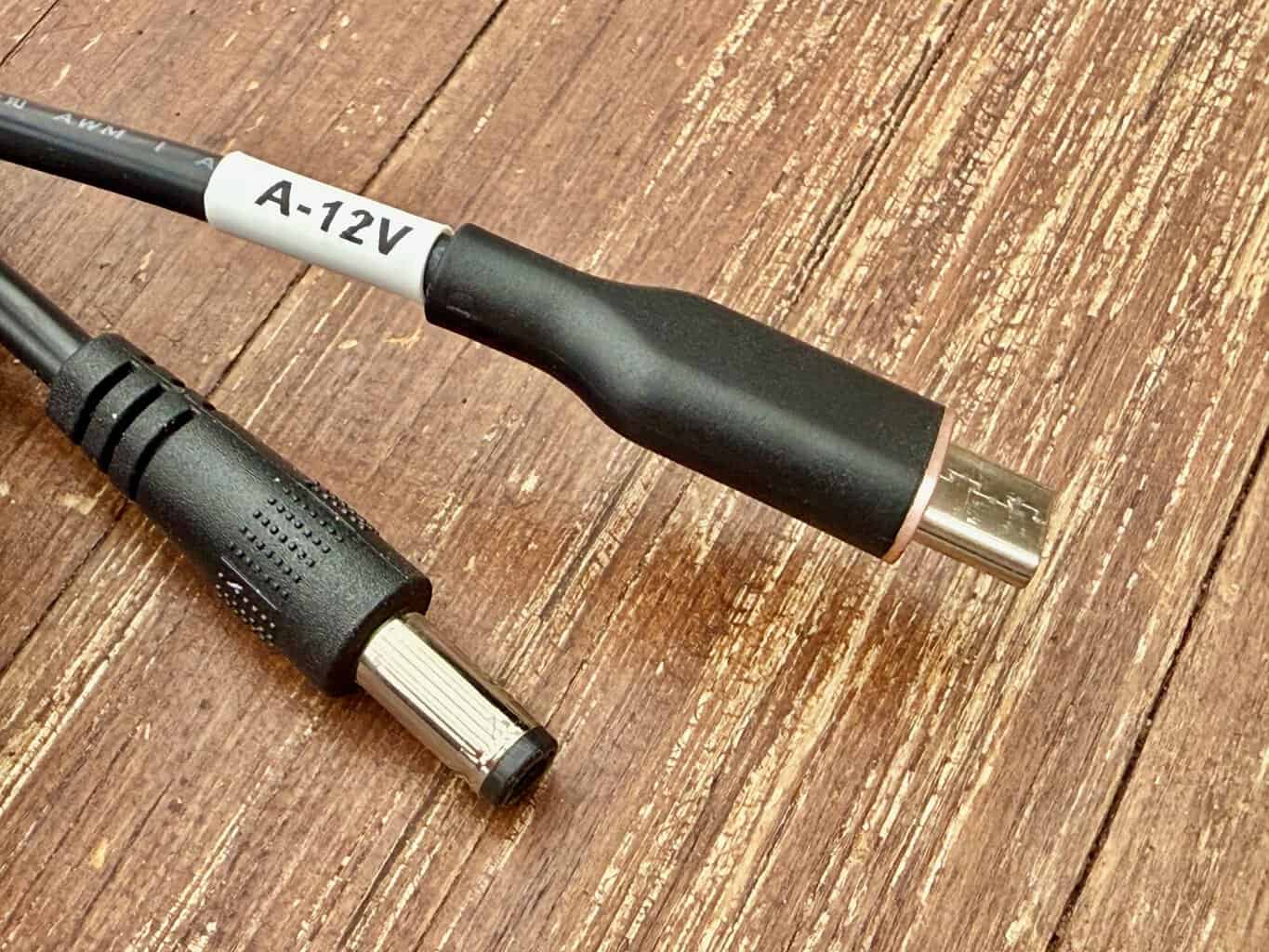

Das USB-C auf Hohlsteckerkabel – DSD TECH MagicConn SH-CP12A

• Dieses spezielle DC-Hohlstecker-Kabel besitzt an einer Seite einen USB-C-Stecker und an der anderen einen DC 5,5 mm x 2,5 mm Hohlstecker.
• Wichtige Hinweise:
  Das Kabel muss explizit mit 12V beschriftet sein, um die korrekte Spannung vom USB-C-Ladestecker anzufordern.
• Es stellt exakt 12 Volt am Hohlstecker bereit und ist damit ideal für im Prinzip alle kompatiblen Fritzbox-Modelle.

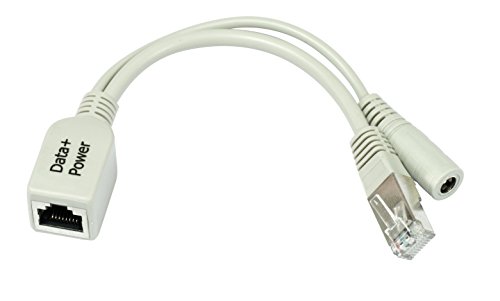

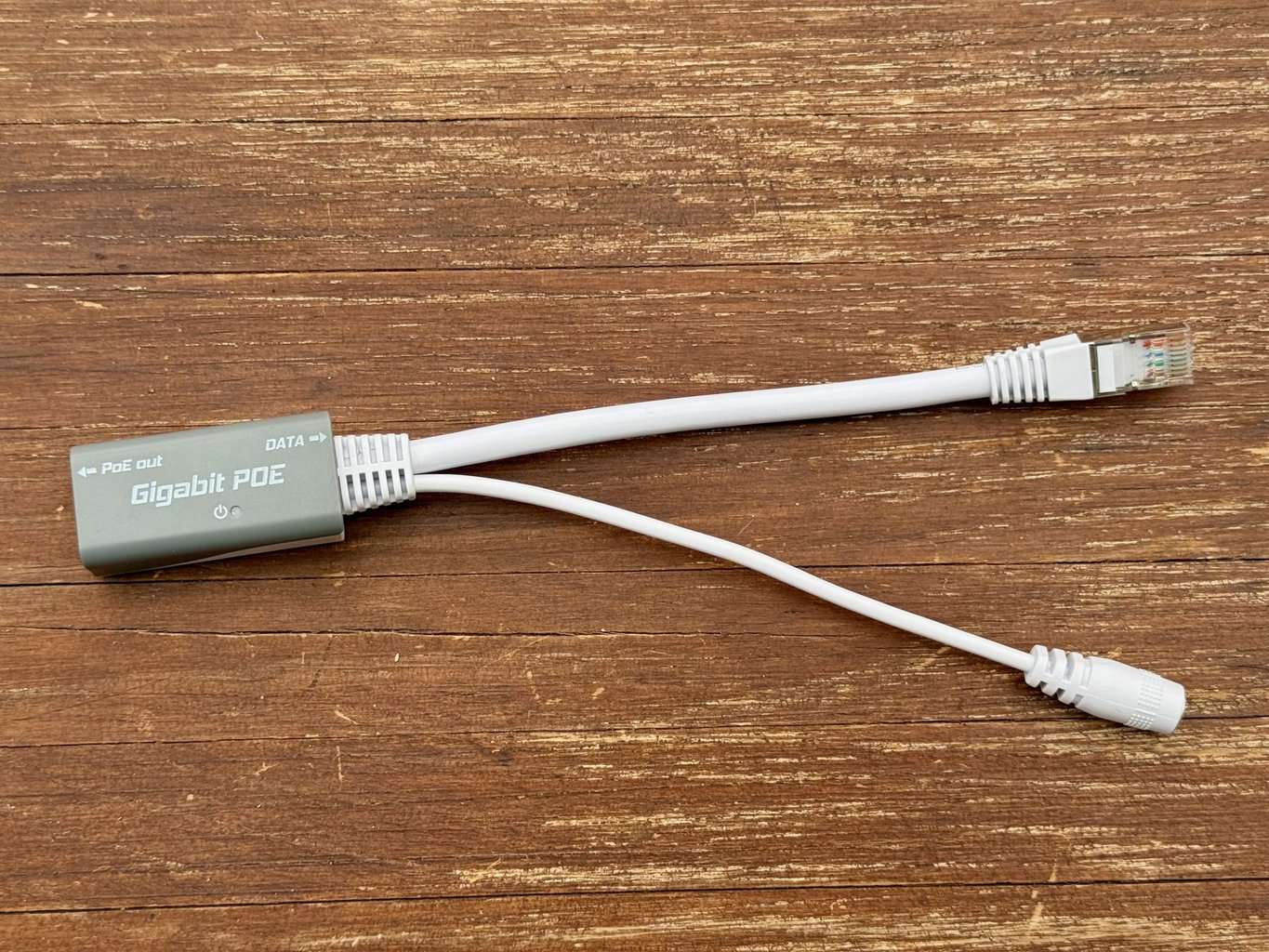

Der Adapter – Gigabit POE von Mikrotik

• Das Kabel speist die 12 Volt aus dem Hohlstecker nun ins Netzwerkkabel über PIN 4,5 bzw. 7,8
• Die Fritzbox 6860 5G ist darauf ausgelegt und schaltet dann sogar den internen PoE-Teil ab.
• Der Adapter stellt zusätzlich noch einen Gigabit-Ethernet Anschluß zur Verfügung.

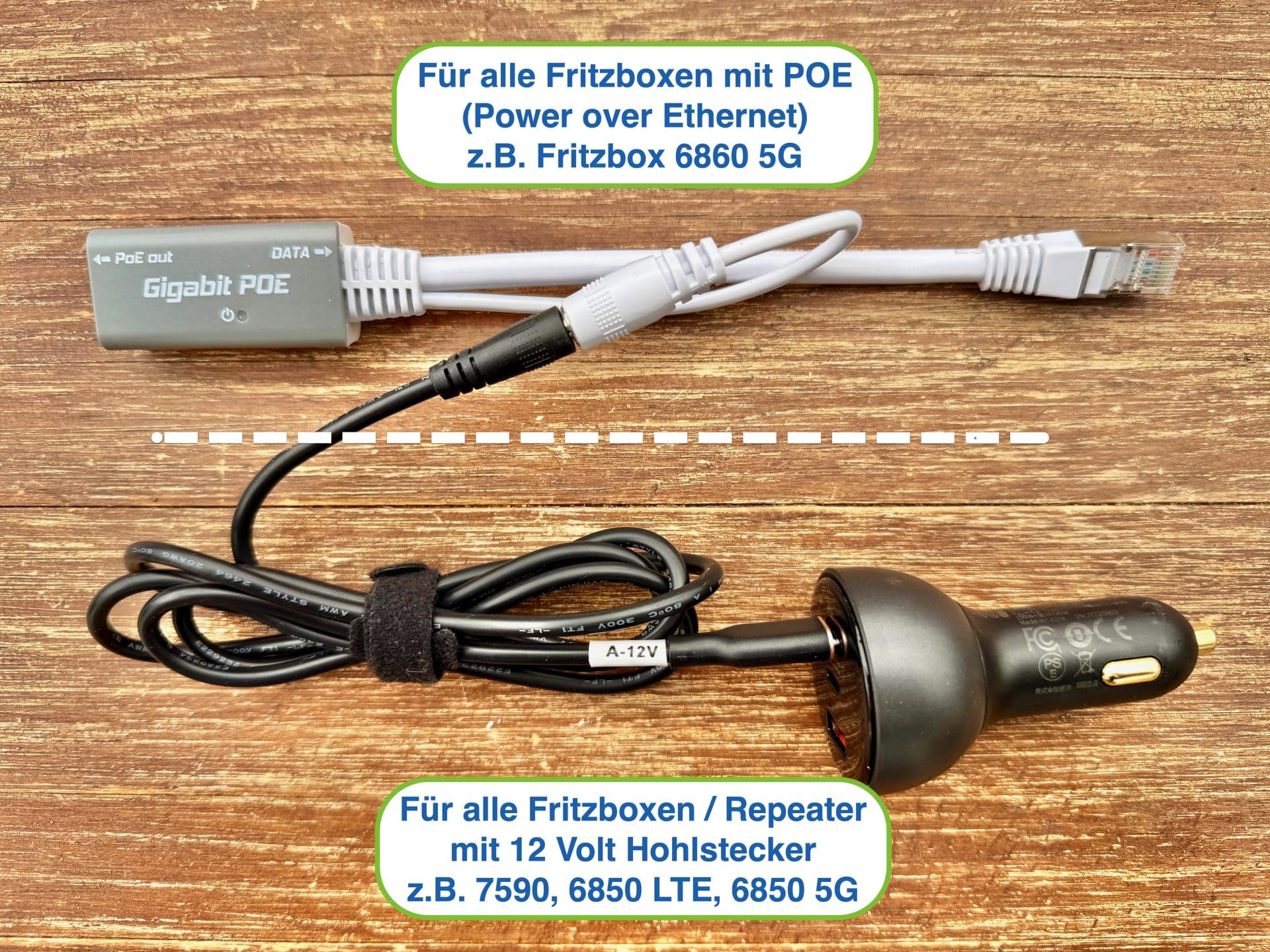

Für alle Fritzboxen mit Hohlstecker-Stromanschluss

Baseus USB-C-Ladestecker und DSD USB-C auf DC-Hohlstecker-Kabel (5,5 x 2,5 mm) verbinden.

Nur für 6860 5G

• Mikrotik Gigabit-PoE-Adapter an das Hohlsteckerkabel anschließen
• Das vorhandene AVM !! Netzwerkkabel in den Gigabit-PoE-Adapter stecken und zur Fritzbox führen.
• Nicht das Kabel des Gigabet-PoE-Adapters nehmen. Das führt keinen Strom und ist als Ergänzung für ein weiteres Gigabit-Ethernet-Gerät gedacht.

12 Volt Lösung – Fertig!

Die Hohlstecker-Fritzboxen bzw. Fritzbox 6860 5G läuft nun über 12 Volt per USB-C

Die PoE-Lösung erlaubt

theoretisch bis 100 Meter Ethernetkabel.

Enormer Radius an Möglichkeiten im Wohnwagen und Wohnmobil

Dies erlaubt bereits mit dem mitgelieferten 2,5 Meter Kabel einen enormen Radius an Installationsorten im Wohnmobil.

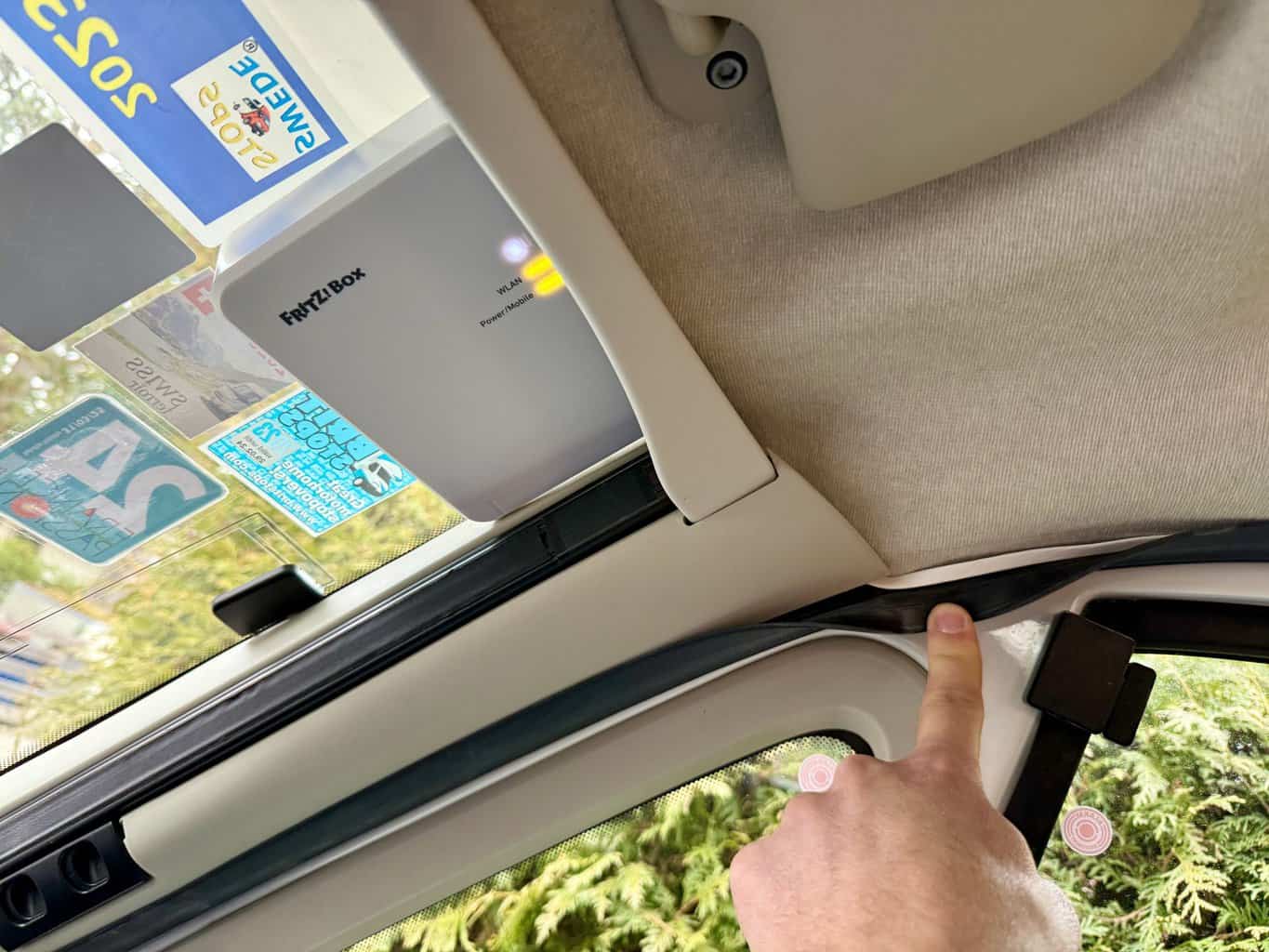

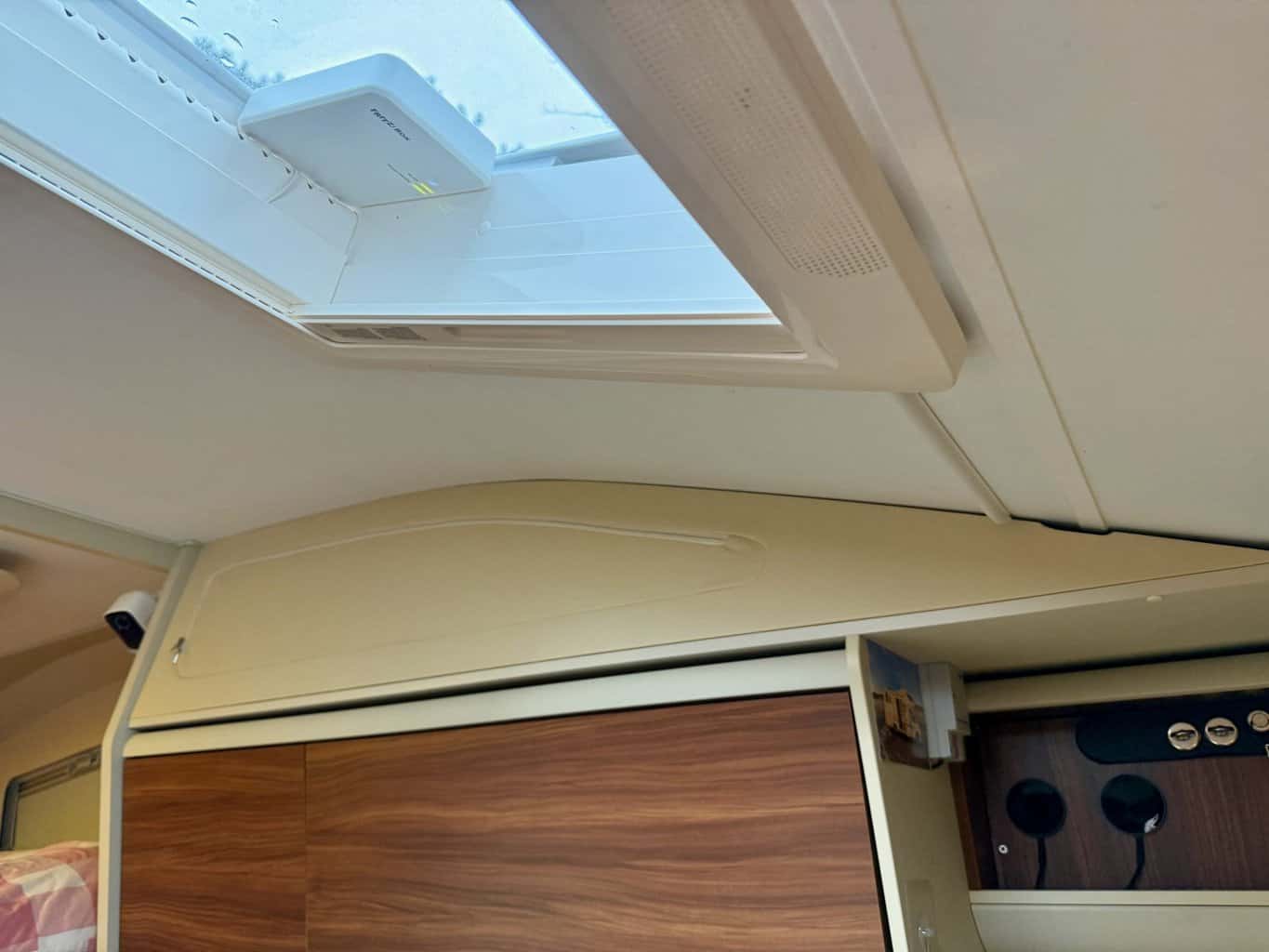

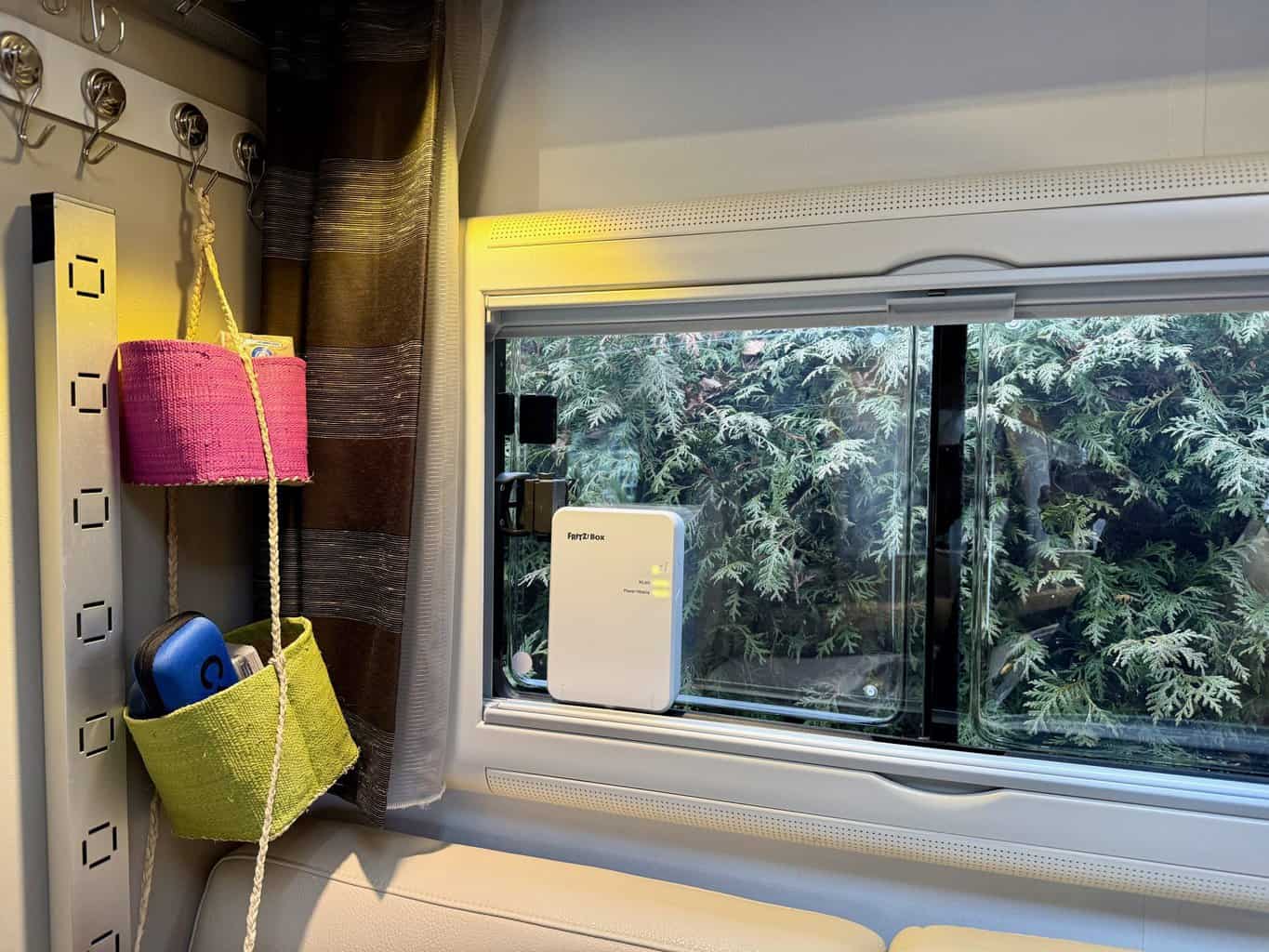

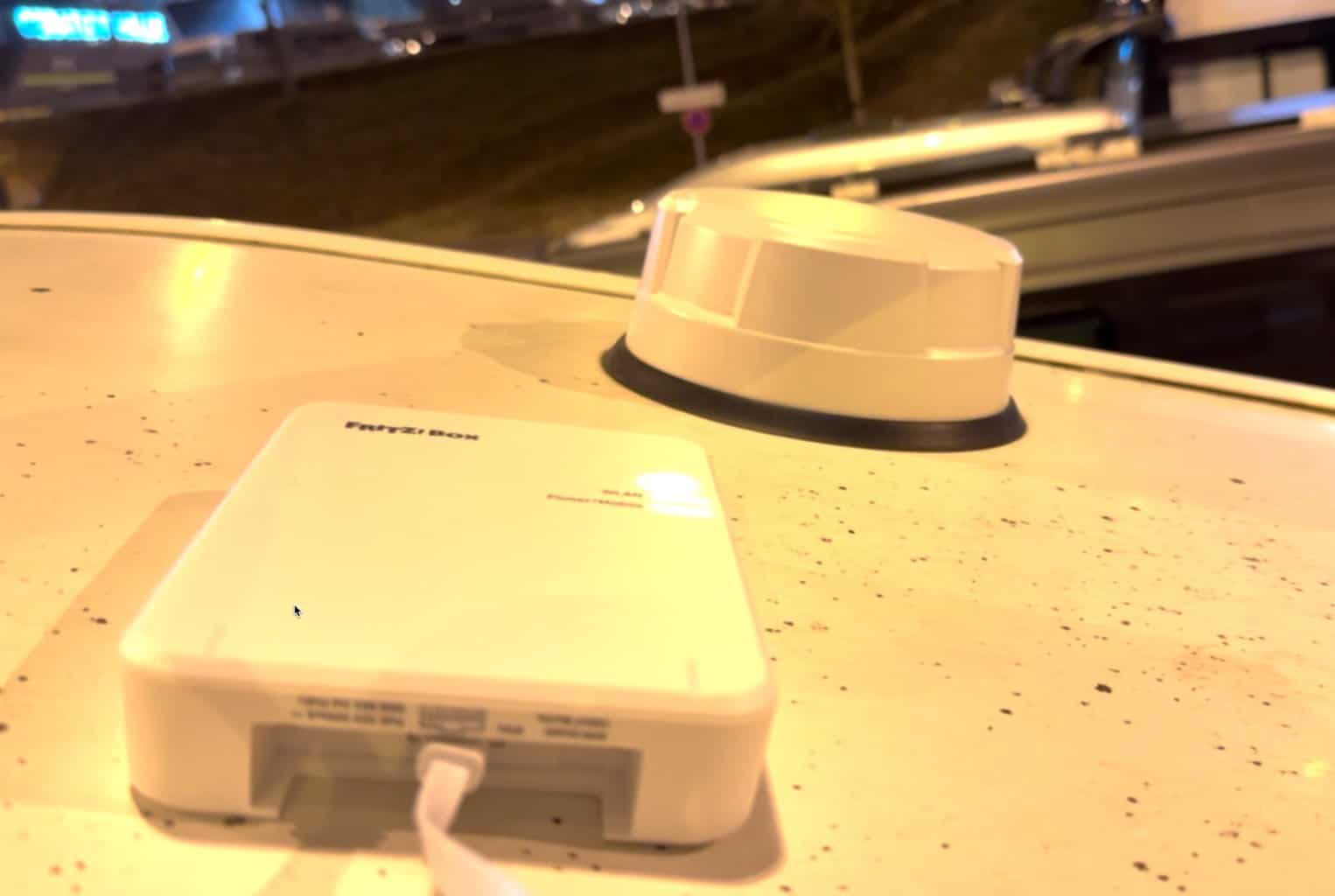

Egal ob Windschutzscheibe, Seitenfenster oder Dachluke

Das Flachband-Netzwerkkabel lässt sich in Dichtungsgummis, Fenster, Türrahmen oder selbstklebenden Gummilippen leicht verstecken. Die Fritzbox ist schmal genug, dass in der Regel die Innenrollläden ohne Problem schließbar sind.

Du möchtest mehr über Dach- oder Fensterdurchführungen von Kabeln erfahren?

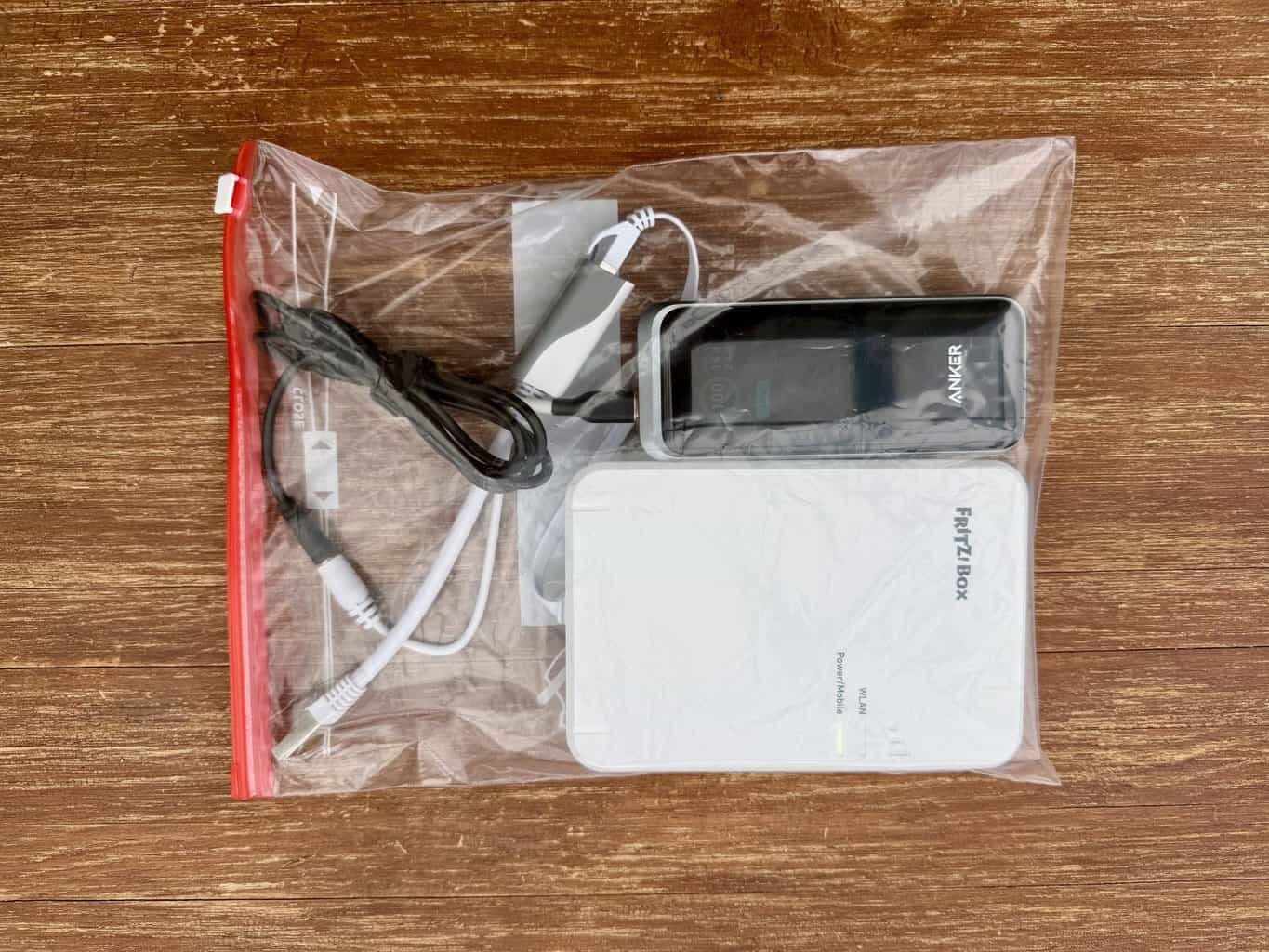

Alle Komponenten wasserdicht machen

Die Fritzbox ist nach IP54 gegen Spritzwasser dicht. Aber die Powerbank nicht. Eher als Spaß zu verstehen, aber wer weiß, was ich aus dieser Idee noch mache.

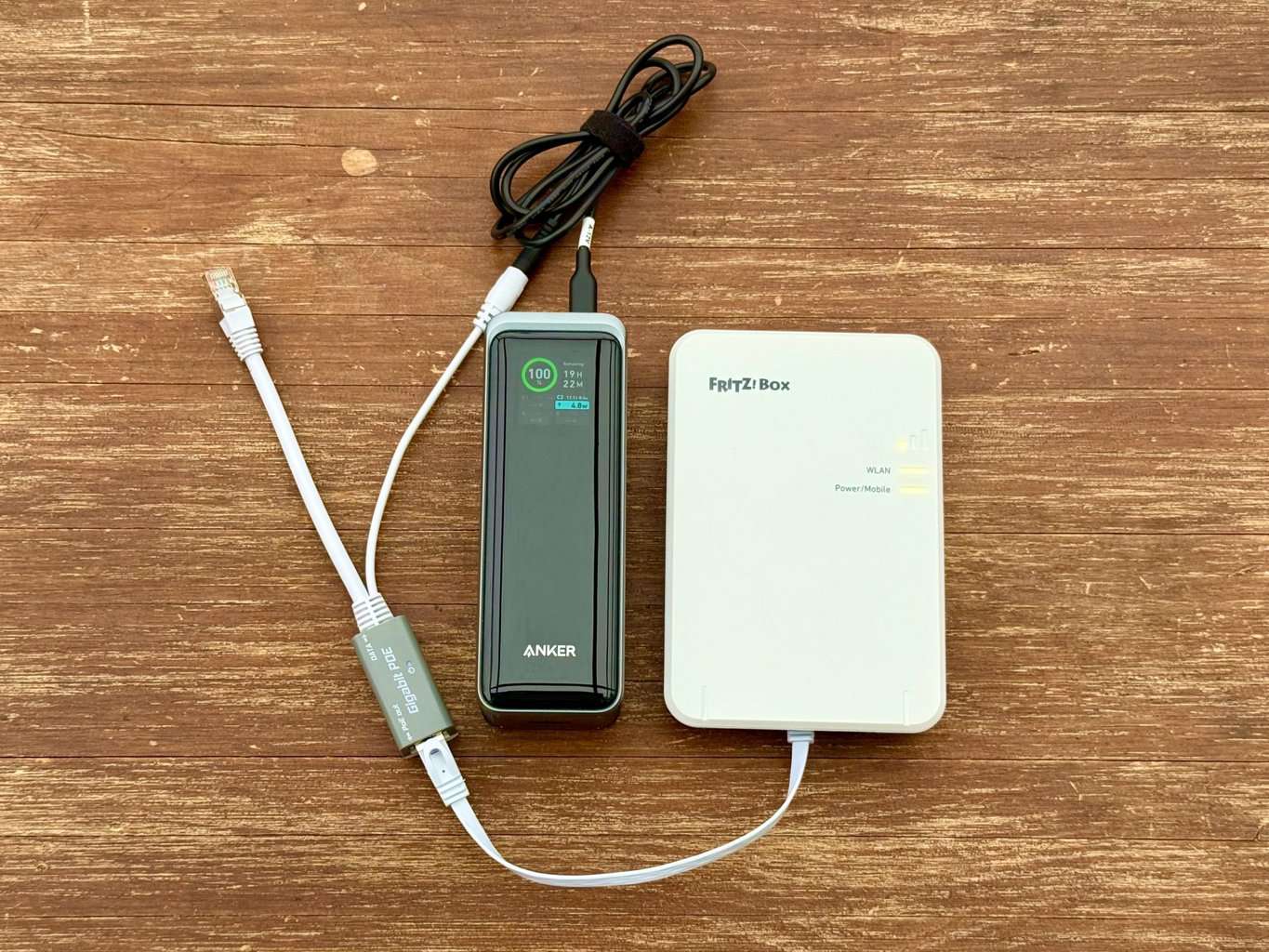

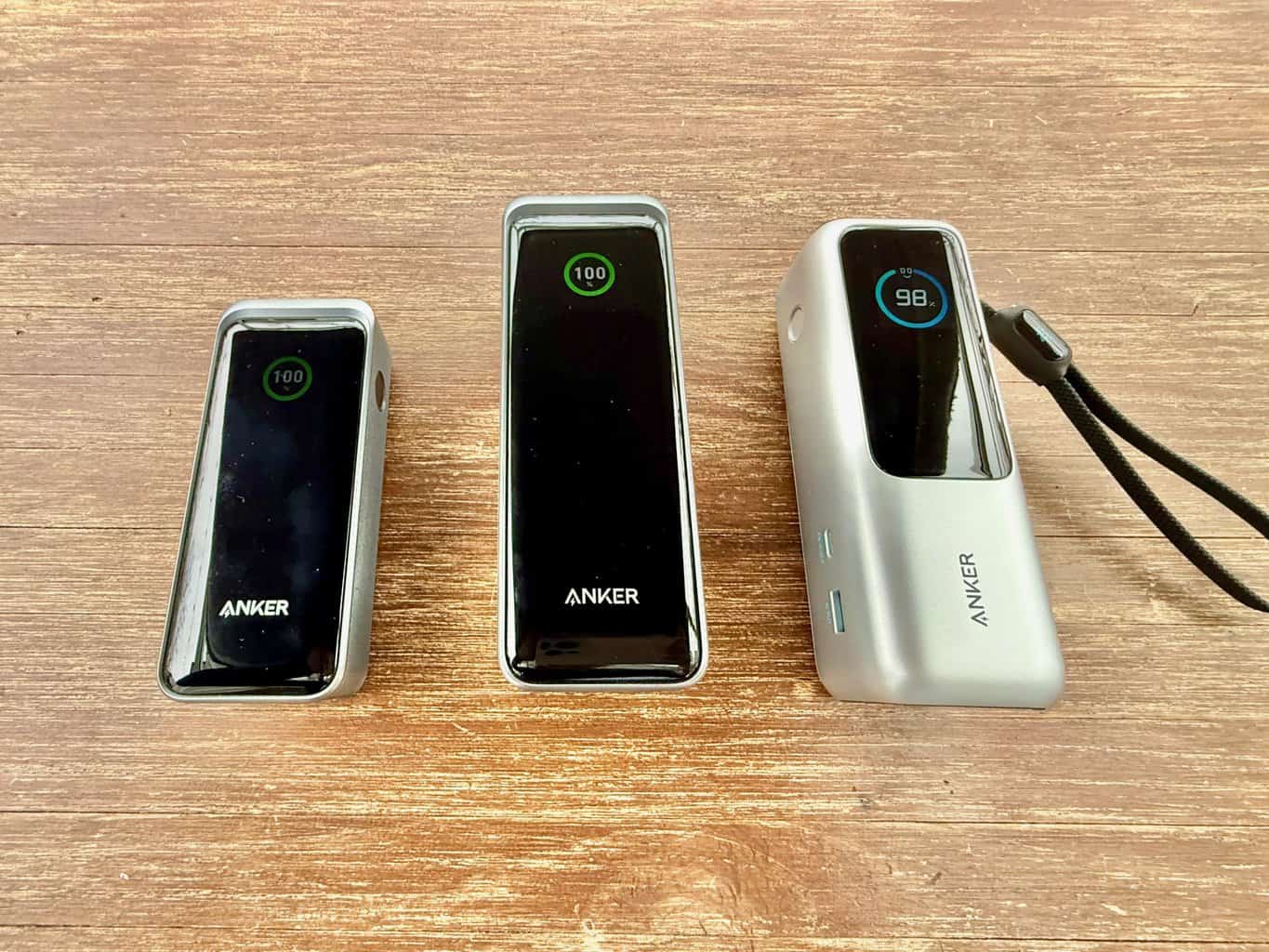

Laufzeit der Powerbank – bis zu realistischen 15 Stunden

• Die oberen Werte sind unrealistisch und entsprechen dem Wert, wenn die Fritzbox ohne viel Traffic läuft
• Anker Powerbank 12.000 mAh – Schätzwert ca. 4 bis 6 Stunden
• Anker Powerbank 25.000 mAh – Schätzwert ca. 14 bis 17 Stunden
• Anker Powerbank 27650 mAh – Schätzwert ca. 15 bis 19 Stunden

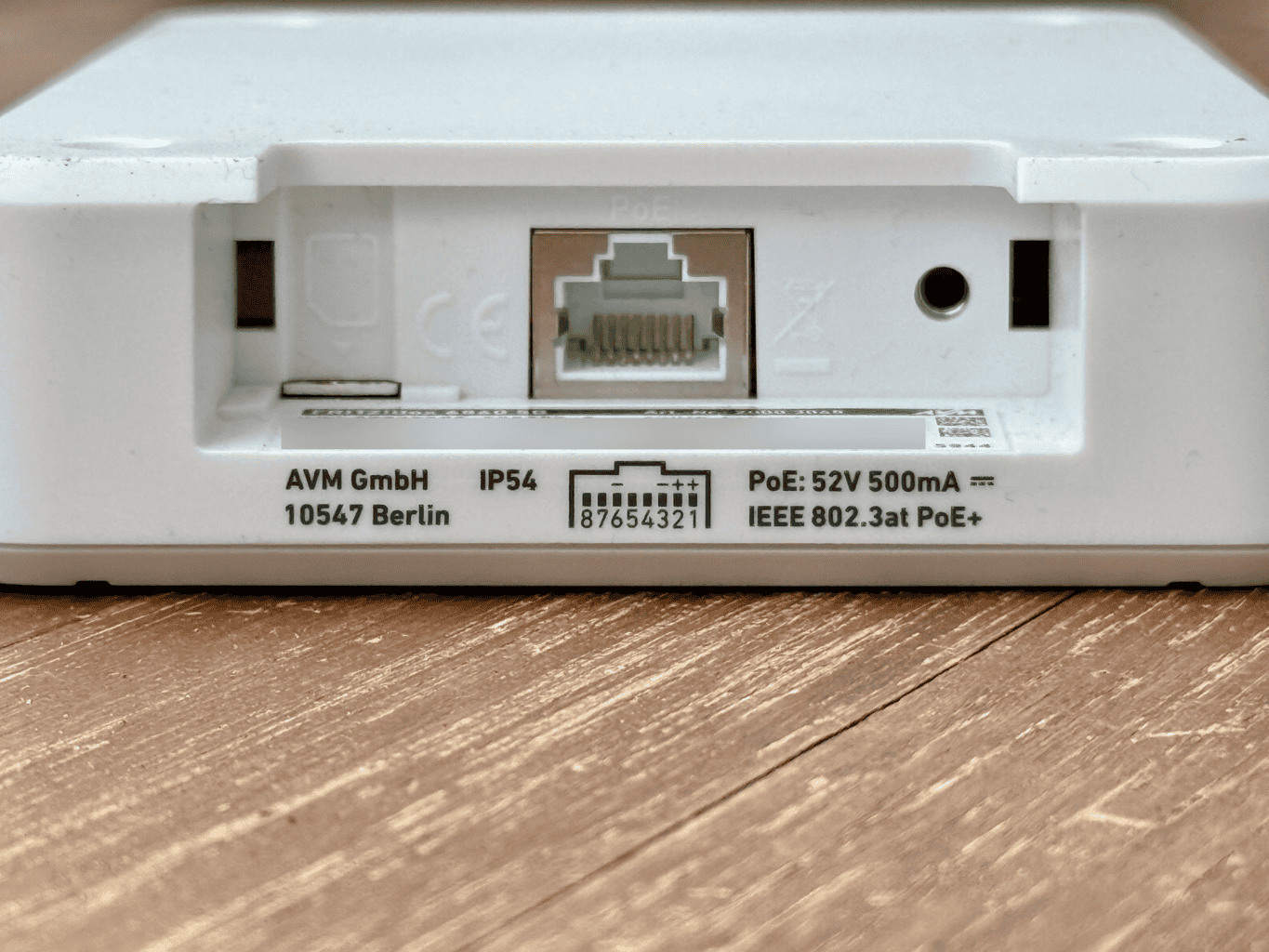

12 Volt auf PIN 4,5 bzw. 7,8

• Der GIGABIT-PoE-Adapter nimmt die anliegende 12 Volt Spannung aus dem Hohlstecker.
• Im Adapter wird Plus (und Masse) über PIN 4,5 bzw. 7,8 der Fritzbox 6860 5G die 12 Volt zur Verfügung gestellt.
• Die Fritzbox 6860 erkennt die 12 Volt automatisch und deaktiviert den integrierten PoE-Chip der Fritzbox.
• Dieses Verfahren entspricht exakt den AVM-Spezifikationen aus dem Video und wird von AVM nicht offiziell in den Dokumenten erwähnt und vermutlich auch nicht offiziell unterstützt.
